Счетчик холодной воды СТВХ

Счетчики воды фланцевые
урбинный счетчик СТВХ предназначен для измерения объема питьевой или технической воды. Счетчик СТВХ предназначен для работы на холодной воде. Применяется для измерения объема на объектах с большим потреблением воды и для коммерческого учета воды.

Принцип действия счетчиков СТВХ основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси турбинки через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания счетного устройства.


Исполнение счетчиков СТВХ:

  • диаметры условного прохода 50, 65, 80, 100, 150, 200;

  • присоединение фланцевое;

  • чугунный корпус;



Основные параметры и размеры

Наименование основных параметров и размеровНорма для счетчиков диаметром условного прохода, Ду мм
506580100150200
Расход воды, м3/ч
Минимальный, qmin0,50,50,60,92,04,0
Переходный, qt0,81,21,21,84,06,0
Номинальный, qn45,060,0100,0150,0250,0350,0
Максимальный, qmax90,0120,0200,0300,0500,0650,0
Порог чувствительности не более, м3/ч0,350,350,400,601,302,00
Минимальная цена деления, м30,0010,01
Наибольшее значение роликового указателя, м3999999999999

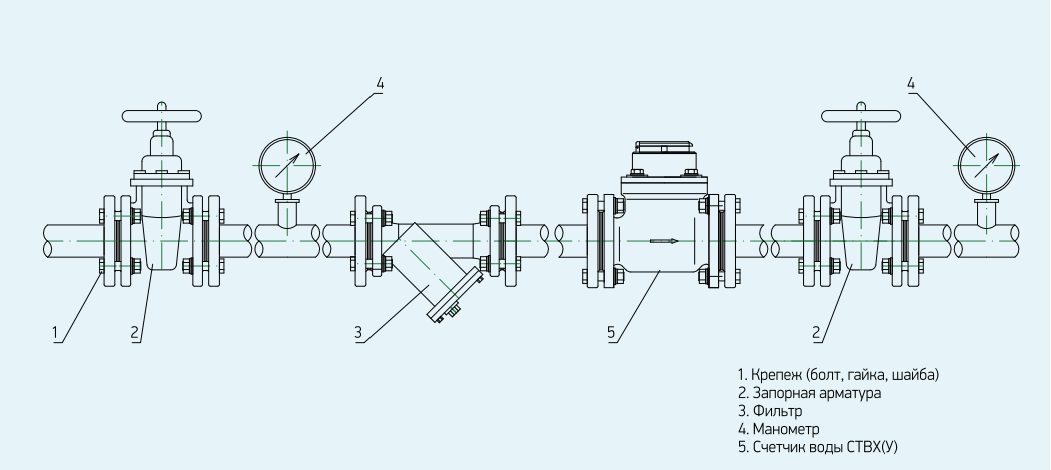

Схема установки

Счетчик холодной воды СТВХ

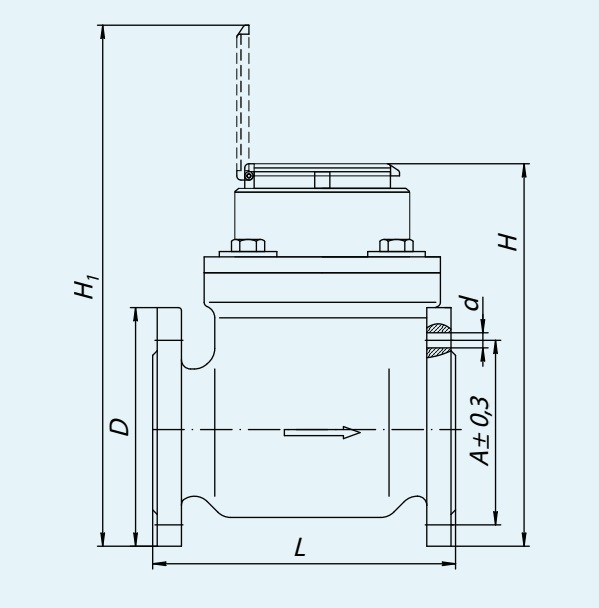

Габаритные и присоединительные размеры счетчиков холодной воды СТВХ

Счетчик холодной воды СТВХ

 L,ммH,ммH1,ммD,ммA,ммd,ммМасса, кг
СТВХ-502002573301651251813
СТВХ-6520026734018714514,5
СТВХ-8022528035020016015,5
СТВХ-10025028736522018018,5
СТВХ-1503003504252852402344
СТВХ-20035036046034029562
