Счетчик горячей воды СТВУ
- Турбинный счетчик СТВУ предназначен для измерения объема питьевой или технической воды. Счетчик СТВУ предназначен для работы на горячей воде. Применяется для измерения объема на объектах с большим потреблением воды и для коммерческого учета воды.
- Принцип действия счетчиков СТВУ основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси турбинки через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания счетного устройства.
Исполнение счетчиков СТВУ:
диаметры условного прохода 50, 65, 80, 100, 150, 200;
присоединение фланцевое;
чугунный корпус;
Основные параметры и размеры
Наименование основных параметров и размеров | Норма для счетчиков диаметром условного прохода, Ду мм | |||||
50 | 65 | 80 | 100 | 150 | 200 | |
Расход воды, м3/ч | ||||||
Минимальный, qmin | 0,6 | 1,0 | 1,4 | 2,0 | 4,5 | 8,0 |
Переходный, qt | 1,6 | 2,0 | 3,2 | 4,8 | 12,0 | 20,0 |
Номинальный, qn | 15,0 | 25,0 | 45,0 | 70,0 | 150,0 | 300,0 |
Максимальный, qmax | 30,0 | 50,0 | 90,0 | 140,0 | 300,0 | 600,0 |
Порог чувствительности не более, м3/ч | 0,40 | 0,60 | 0,75 | 0,90 | 1,30 | 3,00 |
Минимальная цена деления, м3 | 0,001 | 0,01 | ||||
Наибольшее значение роликового указателя, м3 | 999999 | 999999 |

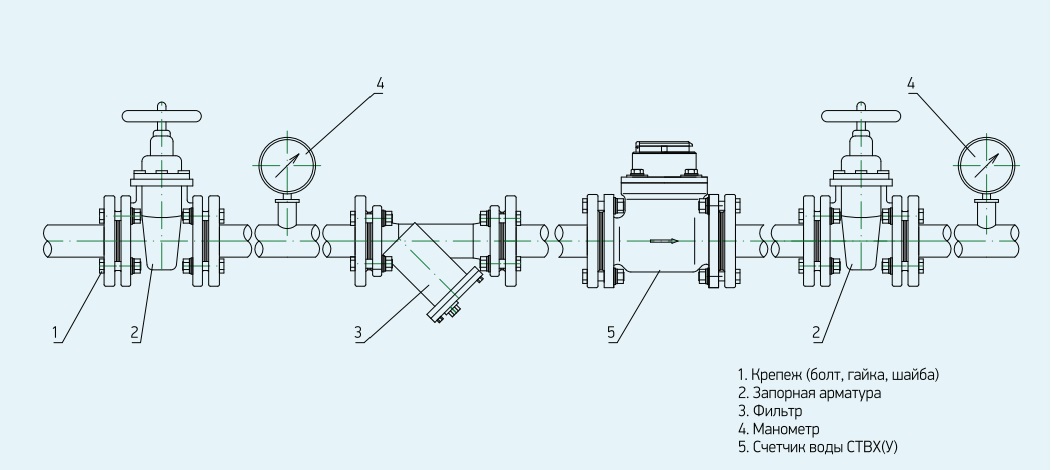

Схема установки

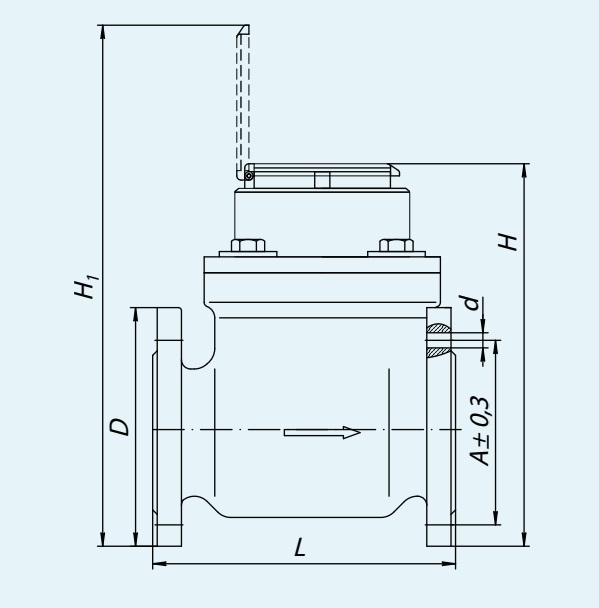

Габаритные и присоединительные размеры счетчиков холодной воды СТВУ
L,мм | H,мм | H1,мм | D,мм | A,мм | d,мм | Масса, кг | |
СТВУ-50 | 200 | 257 | 330 | 165 | 125 | 18 | 13 |
СТВУ-65 | 200 | 267 | 340 | 187 | 145 | 14,5 | |
СТВУ-80 | 225 | 280 | 350 | 200 | 160 | 15,5 | |
СТВУ-100 | 250 | 287 | 365 | 220 | 180 | 18,5 | |
СТВУ-150 | 300 | 350 | 425 | 285 | 240 | 23 | 44 |
СТВУ-200 | 350 | 360 | 460 | 340 | 295 | 62 |
