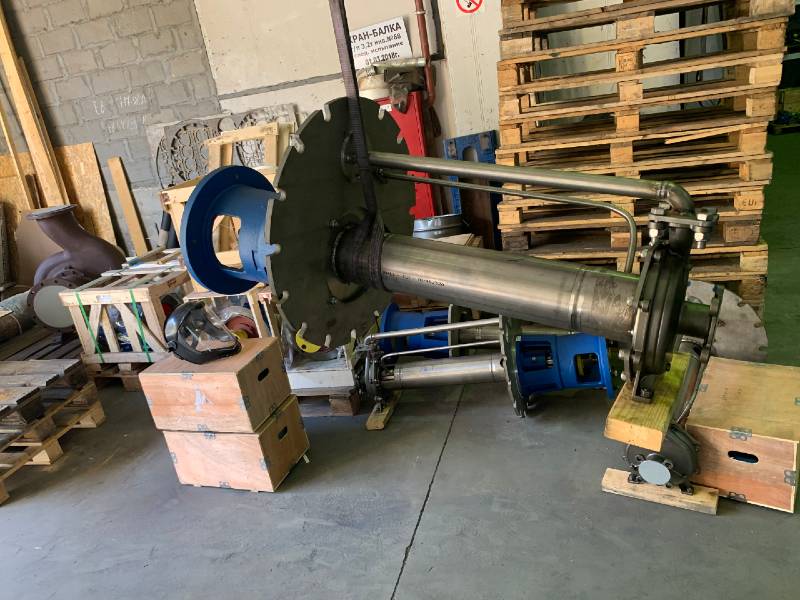

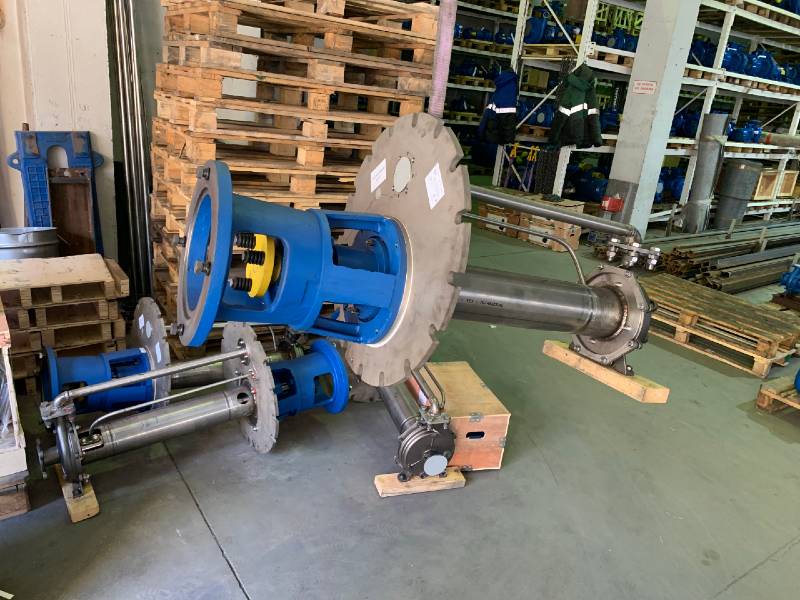

Химические электронасосы типа АХП, АХПЕ

Насосы типа "АХП" — центробежные, погружные, вертикальные, одноступенчатые с открытым рабочим колесом. Предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м³, вязкостью до 30х10-6 м²/с, содержащих твердые включения размером до 1 мм, объемная концентрация которых не превышает 1,5%, для которых скорость проникновения коррозии металла проточной части не превышает 0,1 мм/год.

Температура перекачиваемой жидкости от 233 до 393 К (от -40 до +120°C)

уплотнение вала насоса - двойное сальниковое или двойное торцовое

Технические характеристики

Наименование	Подача, м³/ч	Напор, м	Рабочая зона		Плотность, т/м³	Электродвигатель		Габаритные размеры, мм	Диаметр патрубков, мм		Масса агрегата, кг	Цена
Наименование	Подача, м³/ч	Напор, м	подача, м³/ч	напор, м	Плотность, т/м³	кВт	об/мин	Габаритные размеры, мм	вход	выход	Масса агрегата, кг	Цена
АХП 50-32-200	12,5	50	9…19	45…52	1,0 1,3 1,85	11 15 18,5	3000 3000 3000	1605 ÷ 3355 355 1710 ÷ 3460 355 1750 ÷ 3500	50	32	245÷330 290÷380 310÷400	На заказ
АХП 50-32-200а	12	41	8,5…18	37…42	1,0 1,3 1,85	7,5 11 15	3000 3000 3000	1540 ÷ 3290 355 1605 ÷ 3355 355 1710 ÷ 3460 355	50	32	215÷300 245÷330 290÷380	На заказ
АХП 50-32-200б	11,5	32	8…17	27…33	1,3 1,85	7,5 11	3000 3000	1540 ÷ 3290 355 1605 ÷ 3355 355	50	32	215÷300 245÷330	На заказ
АХП 65-50-160	25	32	16…38	28…35	1,3 1,85	11 11,85	3000 3000	1605 ÷ 3355 350 1750 ÷ 3500 350	65	50	250÷340 315÷405	На заказ
АХП 65-50-160а	24,5	26	15,5…35	22…30	1,0 1,3 1,85	7,5 11 15	3000 3000 3000	1545 ÷ 3295 350 1605 ÷ 3355 350 1710 ÷ 3460 350	65	50	220÷310 250÷340 295÷385	На заказ
АХП 65-50-160б	24,5	26	15,5…35	22…30	1,0 1,3 1,85	7,5 11 15	3000 3000 3000	1545 ÷ 3295 350 1605 ÷ 3355 350 1710 ÷ 3460 350	65	50	220÷310 250÷340 295÷385	На заказ
АХП 80-65-160	50	32	32…62	31…32	1,0 1,3 1,85	11 15 18,5	3000 3000 3000	1600 ÷ 3350 370 1690 ÷ 3440 370 1730 ÷ 3480 370	80	65	265÷355 300÷390 320÷410	На заказ
АХП 80-65-160а	45	26	29…59	25…26	1,3 1,85	11 15	3000 3000	1600 ÷ 3350 370 1690 ÷ 3440 370	80	65	265÷355 300÷390	На заказ
АХП 80-65-160б	42	20	22…55	19…20	1,0 1,85	7,5 11	3000 3000	1540 ÷ 3290 370 1600 ÷ 3350 370	80	65	230÷320 265÷355	На заказ
АХП 500/37	500	37	400-700	37	св. 1,0 до 1,3 св. 1,3 до 1,85	200	1000	4925x930x930	500	37	2730 2780 3400	На заказ
АХП 500/37а	475	32	400-700	32	св. 1,0 до 1,3 св. 1,3 до 1,85	160	1000	4540x930x930	500	37	2730 2780 3400	На заказ
АХП 500/37б	500	37	400-700	28	св. 1,0 до 1,3 св. 1,3 до 1,85	132	1000	4475x930x930	500	37	2730 2780 3400	На заказ

Задать вопрос

Материал деталей проточной части насоса:

хромоникелевая сталь 12Х18Н9ТЛ-"К";
хромоникельмолибденовая сталь 12Х18Н12М3ТЛ-"Е";
хромоникельмолибденомедистая сталь 07ХН25МДТЛ-"И".

Насосы выпускаются в общепромышленном и взрывопожаробезопасном исполнениях.

Условное обозначение насоса соответствует ГОСТ 10168.1-85 АХП 50-32-200-1.3-К-СД-У2, где:

АХП - тип насоса (для жидкостей с абразивными частицами, химический, погружной);
50 - номинальный диаметр входного патрубка, мм;
32 - номинальный диаметр выходного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
0,8 - условное обозначение глубины погружения, м., либо
1,3 - глубина погружения, м;
2,0 - глубина погружения, м;
2,5 - глубина погружения, м;
К - условное обозначение материала деталей проточной части (сталь 12Х18Н9ТЛ), либо
Е - сталь 12Х18Н12М3ТЛ
И - сталь 07ХН25МДТЛ
СД - условное обозначение двойного сальникового уплотнения вала насоса;
У - климатическое исполнение;
2 - категория размещения агрегата при эксплуатации.

Тот же насос с обточкой рабочего колеса и двойным торцовым уплотнением вала насоса имеет обозначение: АХПЕ 50-32-200а-2,5-К-55-У2, где:
