Насосы химические х

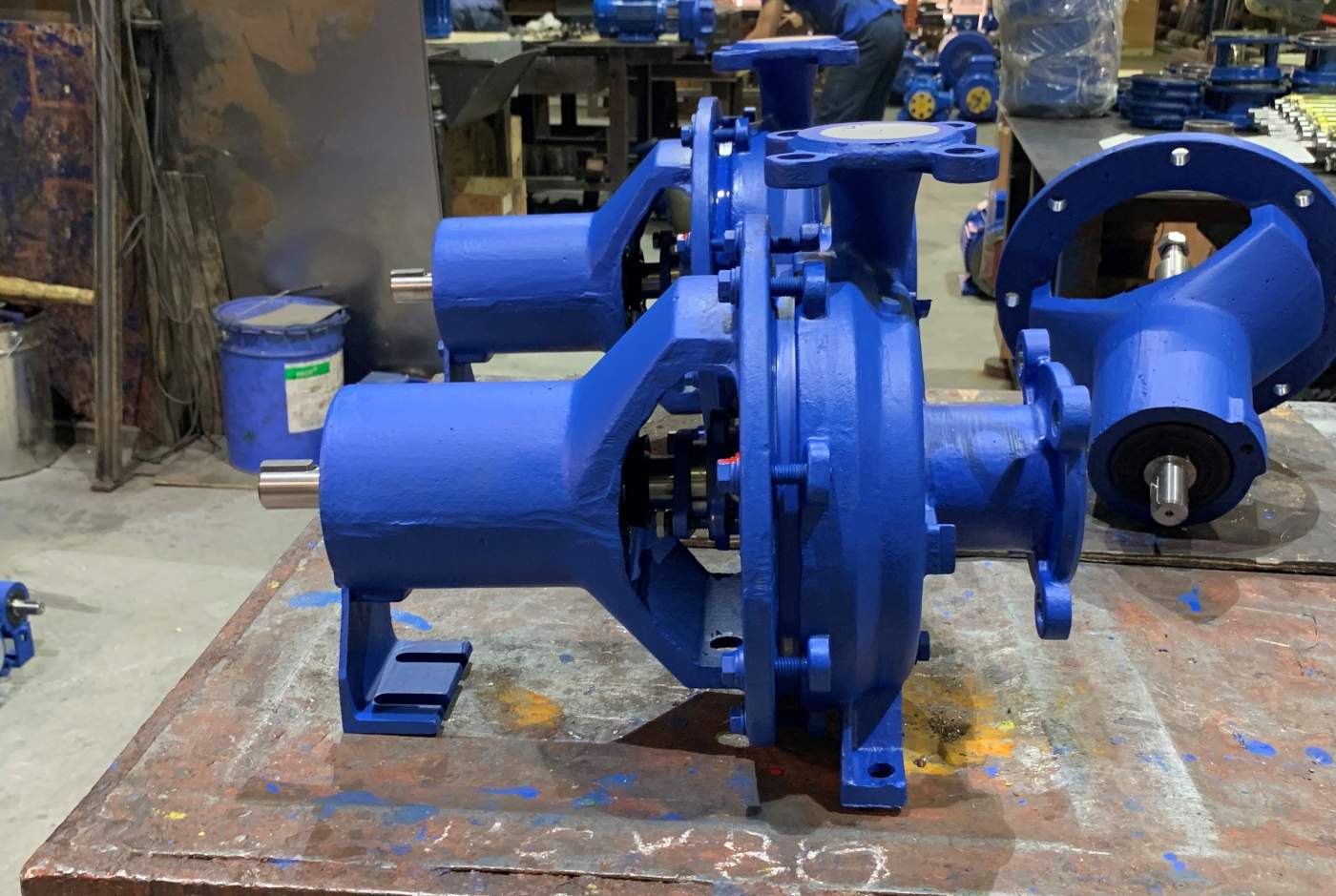

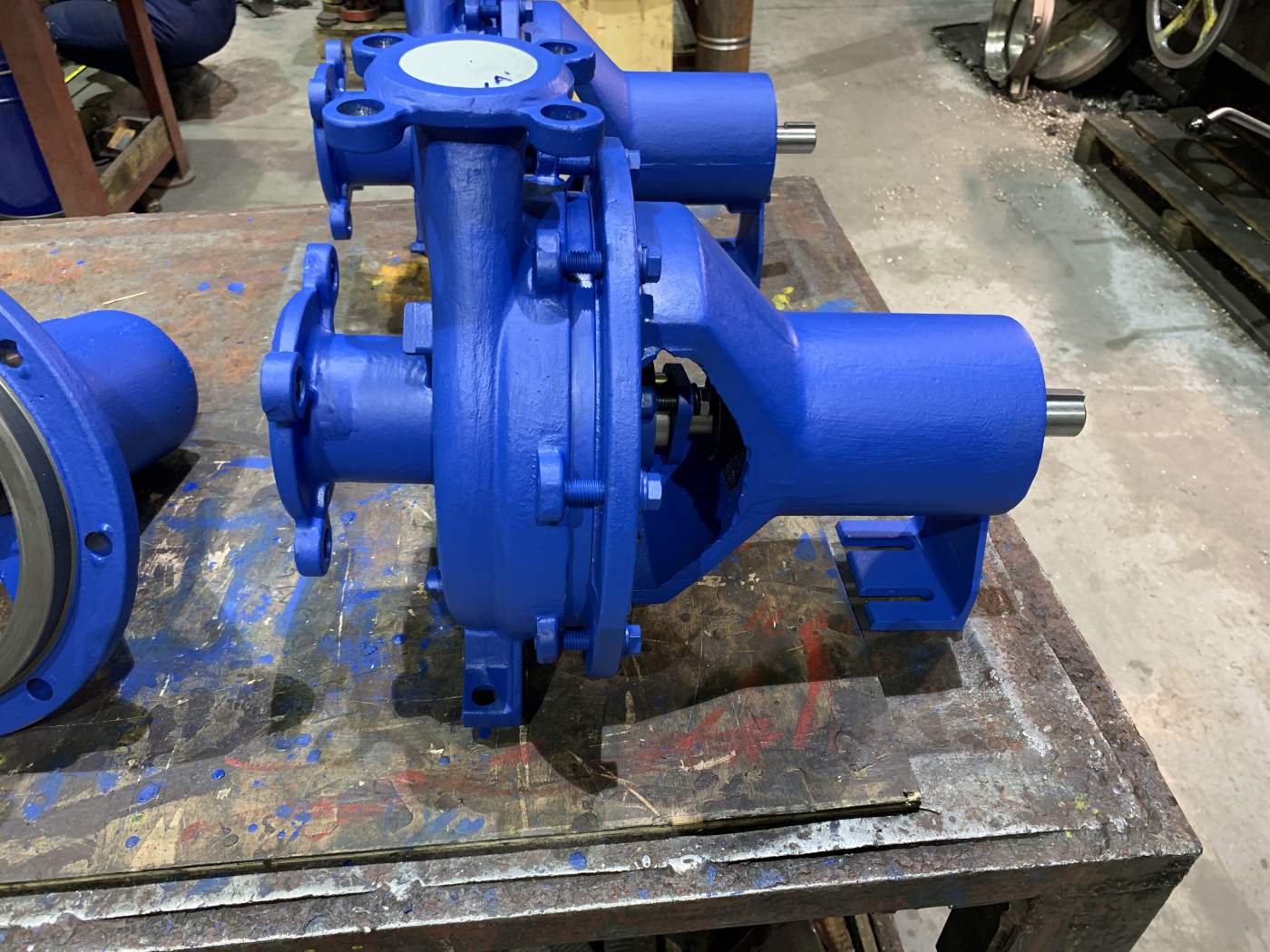

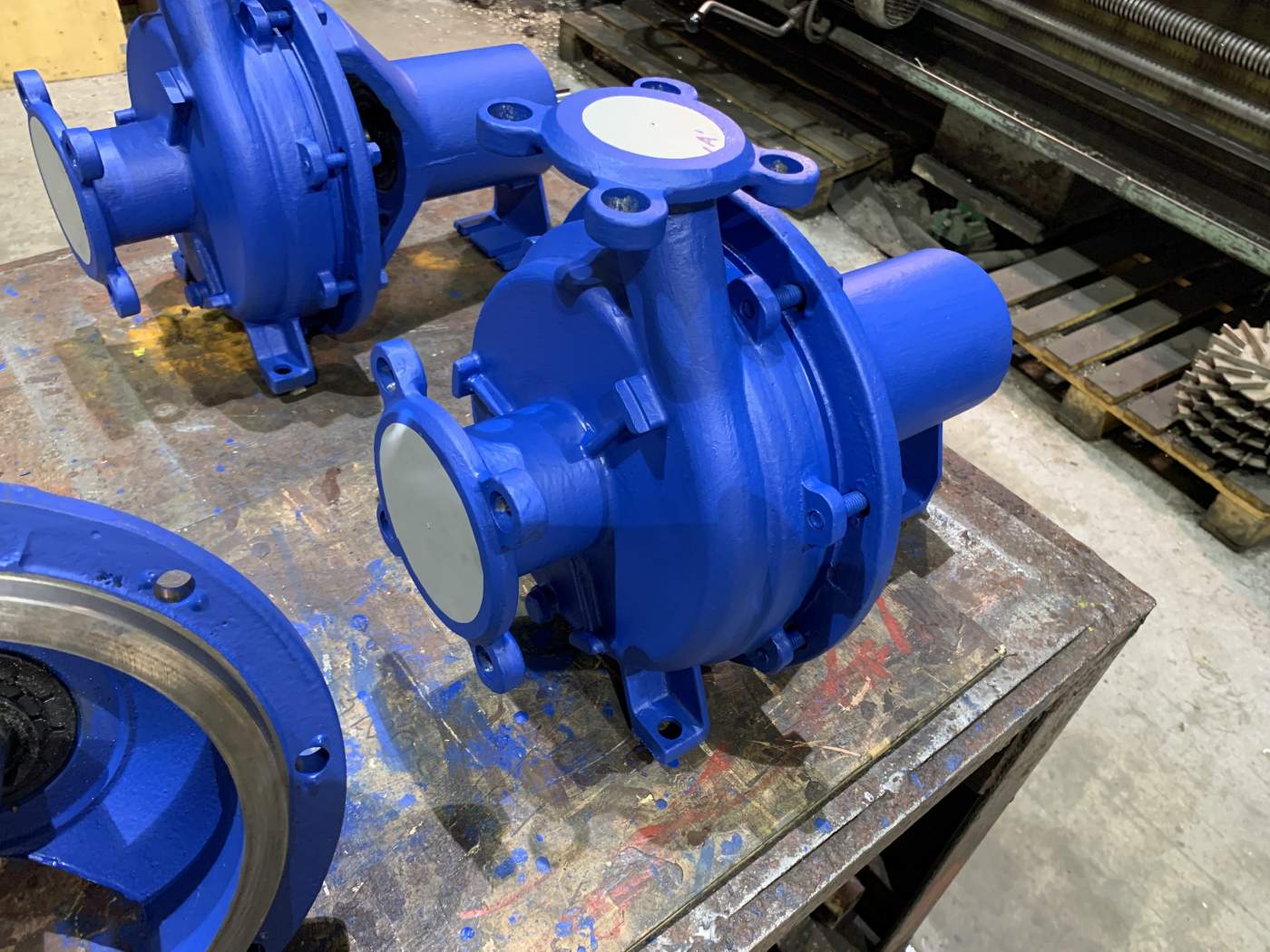

Насос типа Х используется в химической промышленности для перекачивания химических и неагрессивных веществ. Это центробежные горизонтальные одноступенчатые установки. Чтобы насосы работали бесперебойно, перекачиваемая среда должна отвечать ряду требований: плотность жидкости не должна превышать 1850 кг/м³, содержание твёрдых включений не более 0,1%, размер — не более 0,2 мм, кинематическая вязкость — до 30х10-6м²/с.

Насосы типа Х подходят для транспортировки жидкости температурой от -40 до +120°С для исполнений К, К1, Е, И, до +90°С для исполнения А. Установки имеют двойное торцевое или двойное сальниковое уплотнение. Проточная часть выполнена из хромоникелевой стали 12Х18Н9ТЛ-«К», хромоникельмолибденовой стали 12Х18Н12М3ТЛ-«Е» или хромоникельмолибденомедистой стали 07ХН25МДТЛ-«И». Агрегаты доступны в общепромышленном и взрывобезопасном исполнении.

Купить насос типа Х можно в ООО «Насосэнергомаш» по доступной цене.

Технические характеристики

Наименование	Подача, м³/ч	Напор, м	Рабочая зона		Плотность, т/м³	Электродвигатель		Габаритные размеры, мм	Диаметр патрубков, мм		Масса насоса, кг	Масса агрегата, кг	Цена
Наименование	Подача, м³/ч	Напор, м	подача, м³/ч	напор, м	Плотность, т/м³	кВт	об/мин	Габаритные размеры, мм	вход	выход	Масса насоса, кг	Масса агрегата, кг	Цена
Х 50-32-125	12,5	20	6…17,5	15…24	1,3 1,85	3 4	3000 3000	920x400x307 950x400x329	50	32	37	96 107	На заказ
Х 50-32-125а	10,5	17	5,5…17	12,5…20	1,3 1,85	2,2 4	3000 3000	920x400x297 950x400x329	50	32	37	91 107	На заказ
Х 50-32-250	12,5	80	8,5…18	71…84	1,3 1,85	18,5 30	3000 3000	1400x470x492 1380x470x510	50	32	90	90 90	На заказ
Х 50-32-250а	11,5	67	7…16,5	60…70	1,3 1,85	15 22	3000 3000	1370x470x495 1330x470x510	50	32	90	276 310	На заказ
Х 65-50-125	11,5	67	7…16,5	60…70	1,3 1,85	15 22	3000 3000	1370x470x495 1330x470x510	50	32	40	276 310	На заказ
Х 65-50-125а	23	17	13…33	12,5…19	1,3 1,85	3 5,5	3000 3000	900x400x307 960x400x329	65	50	40	99 115	На заказ
Х 65-50-160	23	17	13…33	12,5…19	1,3 1,85	3 5,5	3000 3000	900x400x307 960 400 329	65	50	55	99 115	На заказ
Х 65-50-160а	23	17	13…33	12,5…19	1,3 1,85	3 5,5	3000 3000	900x400x307 960x400x329	65	50	55	99 115	На заказ
Х 80-65-160	50	32	32…60	27..37	1,3 1,85	15 18,5	3000 3000	1260x440x472 1290x440x472	80	65	60	236 248	На заказ
Х 80-65-160а	45	26	29…57	21…29	1,3 1,85	11 15	3000 3000	1090x440x423 1260x440x472	80	65	60	187 236	На заказ
Х 80-50-200	50	50	35…70	42…53	1,3 1,85	18,5 30	3000 3000	1290x440x472 1270x470x510	80	50	73	261 315	На заказ
Х 80-50-200а	45	40	30…65	33…42	1,3 1,85	15 30	3000 3000	1260x440x472 1270x470x510	80	50	73	249 315	На заказ
Х 80-50-250	50	80	30…75	66…85	1,3 1,85	37 55	3000 3000	1500x670x590 1600x670x615	80	50	119	475 575	На заказ
Х 80-50-250а	45	67	25…70	55…70	1,3 1,85	30 45	3000 3000	1445x514x520 1545x670x590	80	50	119	410 495	На заказ
Х 100-80-160	100	32	57…132	25…37	1,3 1,85	22 30	3000 3000	1330x470x510 1380x470x510	100	80	83	310 330	На заказ
Х 100-80-160а	90	26	50..125	19…30	1,3 1,85	18,5 30	3000 3000	1400x440x472 1380x470x510	100	80	83	277 330	На заказ
Х 100-65-200	100	50	67…140	42…55	1,3 1,85	37 55	3000 3000	1475x670x590 1575x670x615	100	65	130	485 585	На заказ
Х 100-65-200а	90	40	55…130	32…45	1,3 1,85	22 30	3000 3000	1430x514x605 1420x514x520	100	65	130	440 425	На заказ
Х 100-65-250	100	80	70…140	73…83	1,3 1,85	75 90	3000 3000	1700x735x710 1730x735x710	100	65	135	805 835	На заказ
Х 100-65-315	100	125	70…135	117…127	1,3 1,85	110 160	3000 3000	1875x684x840 1955x684x945	100	65	180	1050 1325	На заказ
Х 100-65-315а	90	105	60…125	98…107	1,3 1,85	110 132	3000 3000	1875x684x840 1875x684x840	100	65	180	1050 1100	На заказ
Х 150-125-315	200	32	125…260	27…35	1,3 1,85	45 75	3000 3000	1620x704x685 1745x704x780	150	125	205	715 915	На заказ
Х 150-125-315а	180	26	110…240	22…27	1,3 1,85	37 55	3000 3000	1575x704x685 1675x704x710	150	125	205	690 785	На заказ
Х 150-125-400	200	50	130…280	43…52	1,3 1,85	75 110	3000 3000	1745x765x815 1990x765x815	150	125	272	955 1270	На заказ
Х 150-125-400а	180	40	110…260	35…42	1,3 1,85	75 90	1500 1500	1745x765x815 1775x765x815	150	125	272	955 990	На заказ
Х 200-150-315	315	32	230…380	28…36	1,3 1,85	55 75	1500 1500	1875x755x745 1945x755x815	200	150	245	780 920	На заказ
Х 200-150-315а	290	26	200…350	23…29	1,3 1,85	45 55	1500 1500	1820x755x720 1875x755x745	200	150	245	700 780	На заказ
Х 100-65-250а	90	67	65…130	60…69	1,3 1,85	55 75	3000 3000	1600x675x615 1700x735x710	100	65	135	655 805	На заказ

Задать вопрос

Условные обозначения

Условное обозначение насоса соответствует ГОСТ 10168.1-85 Х100-80-160-К-СД-У2, где:

Х - тип насоса (химический);
100 - номинальный диаметр входного патрубка, мм;
80 - номинальный диаметр выходного патрубка, мм;
160 - номинальный диаметр рабочего колеса, мм;
К - условное обозначение материала деталей проточной части (сталь 12Х18Н9ТЛ), либо
Е - сталь 12Х18Н12М3ТЛ
И - сталь 07ХН25МДТЛ
СД - условное обозначение двойного сальникового уплотнения вала насоса;
У - климатическое исполнение;
2 - категория размещения агрегата при эксплуатации.

Тот же насос с обточкой рабочего колеса и двойным торцовым уплотнением вала насоса имеет обозначение: ХЕ100-80-160а-К-55-У2, где:

Е - конструктивное исполнение для взрывоопасных и пожароопасных производств;
а - обточка рабочего колеса;
55 - условное обозначение двойного торцового уплотнения.

Конструктивные особенности

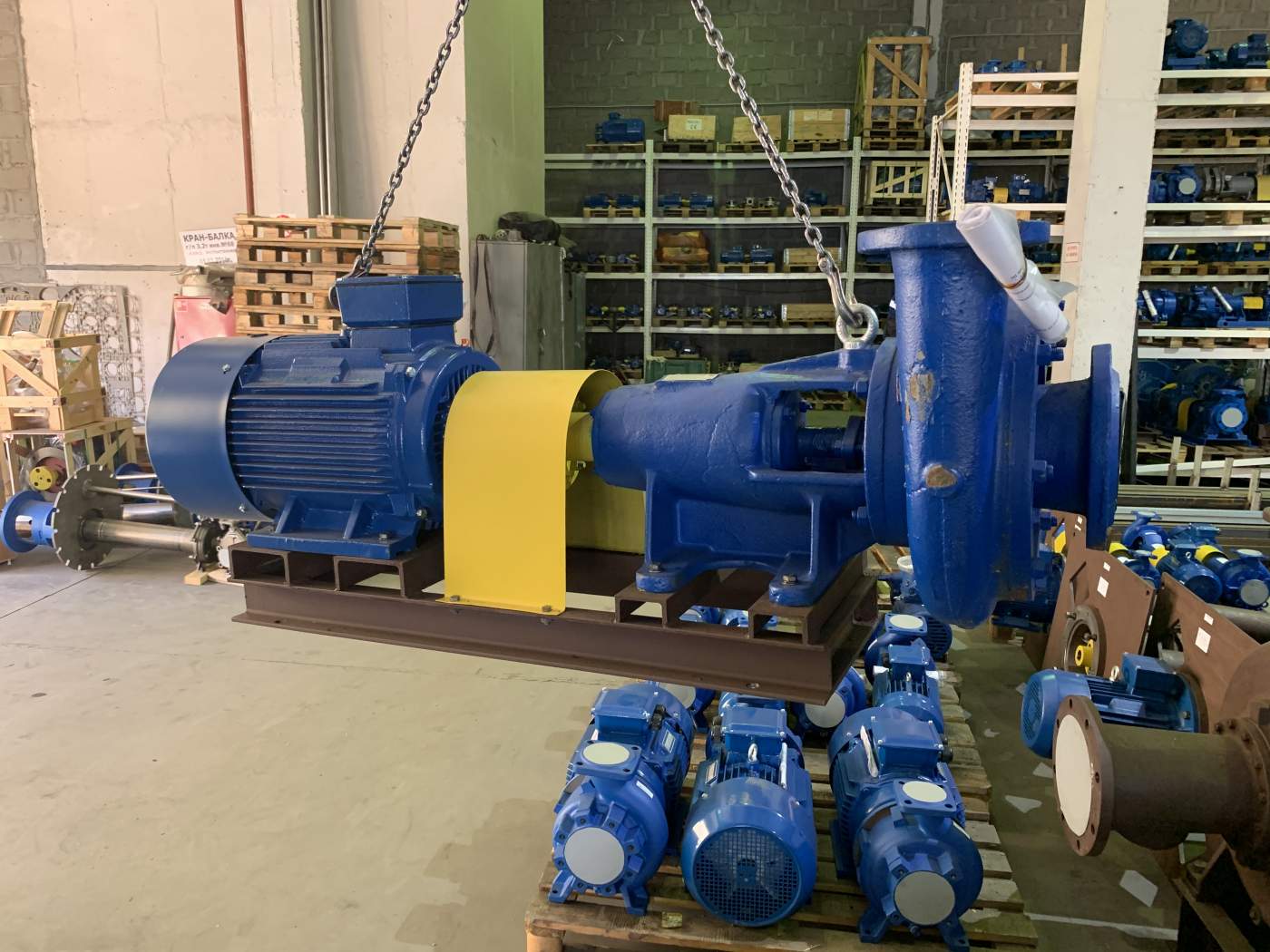

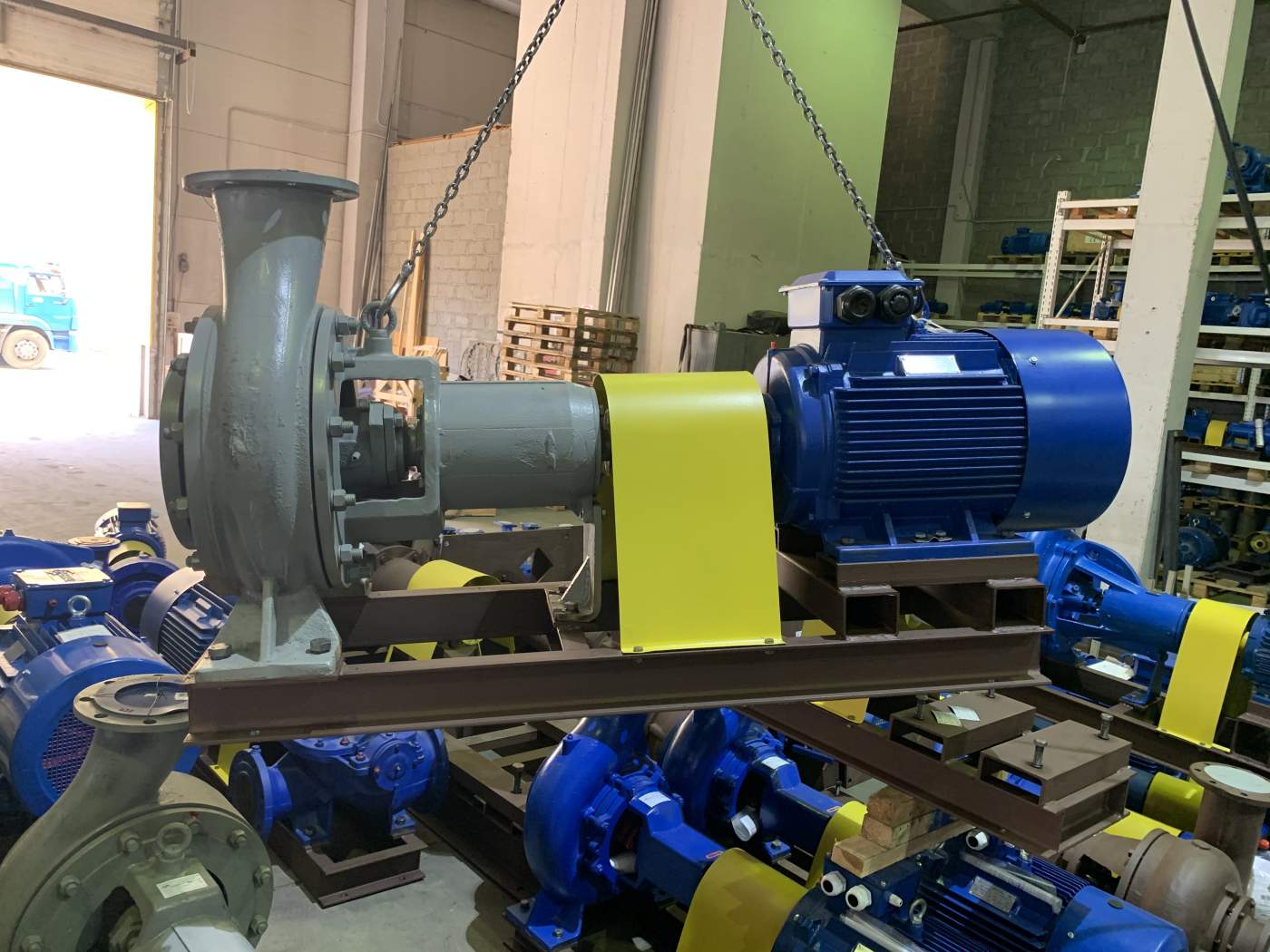

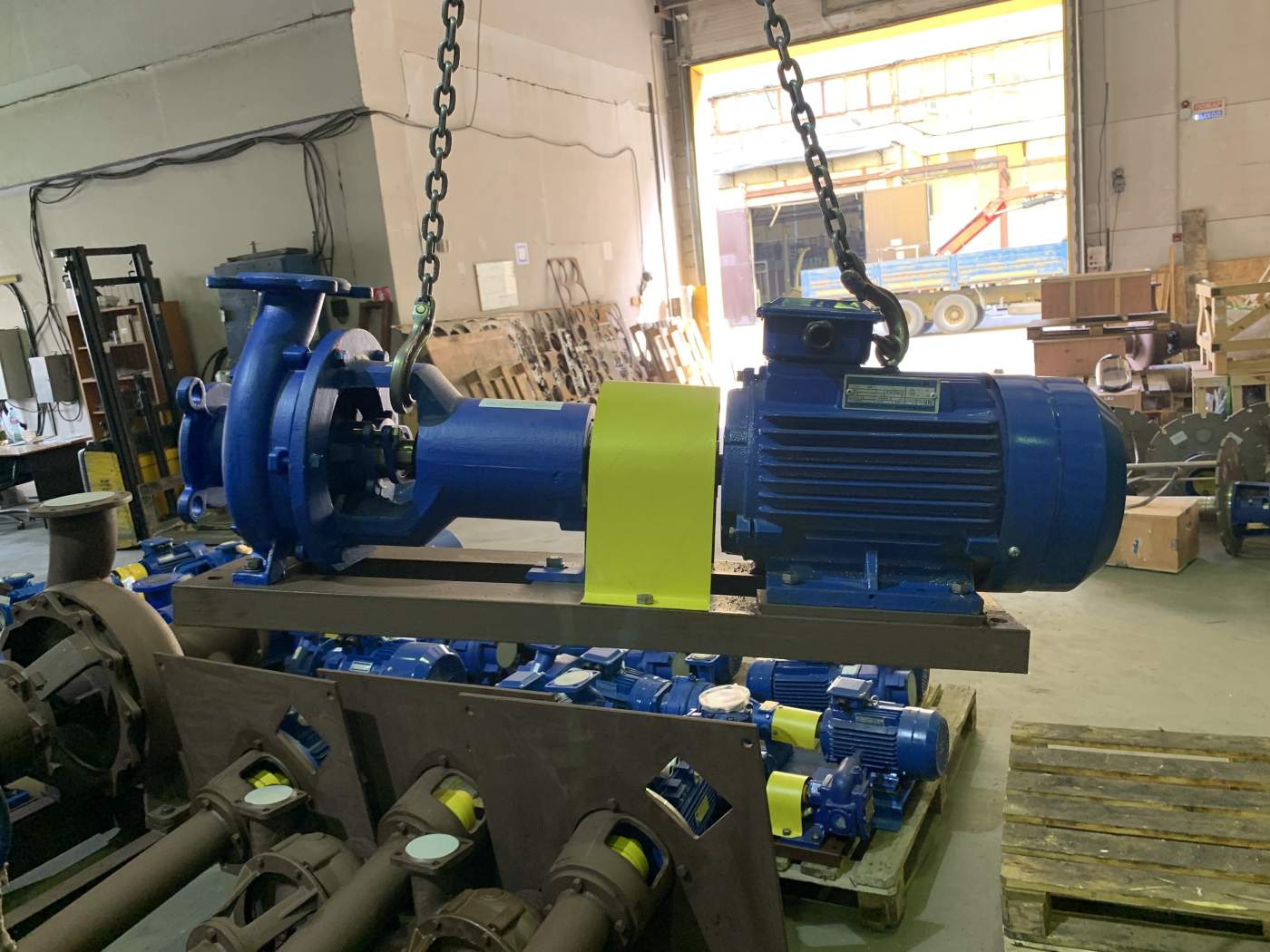

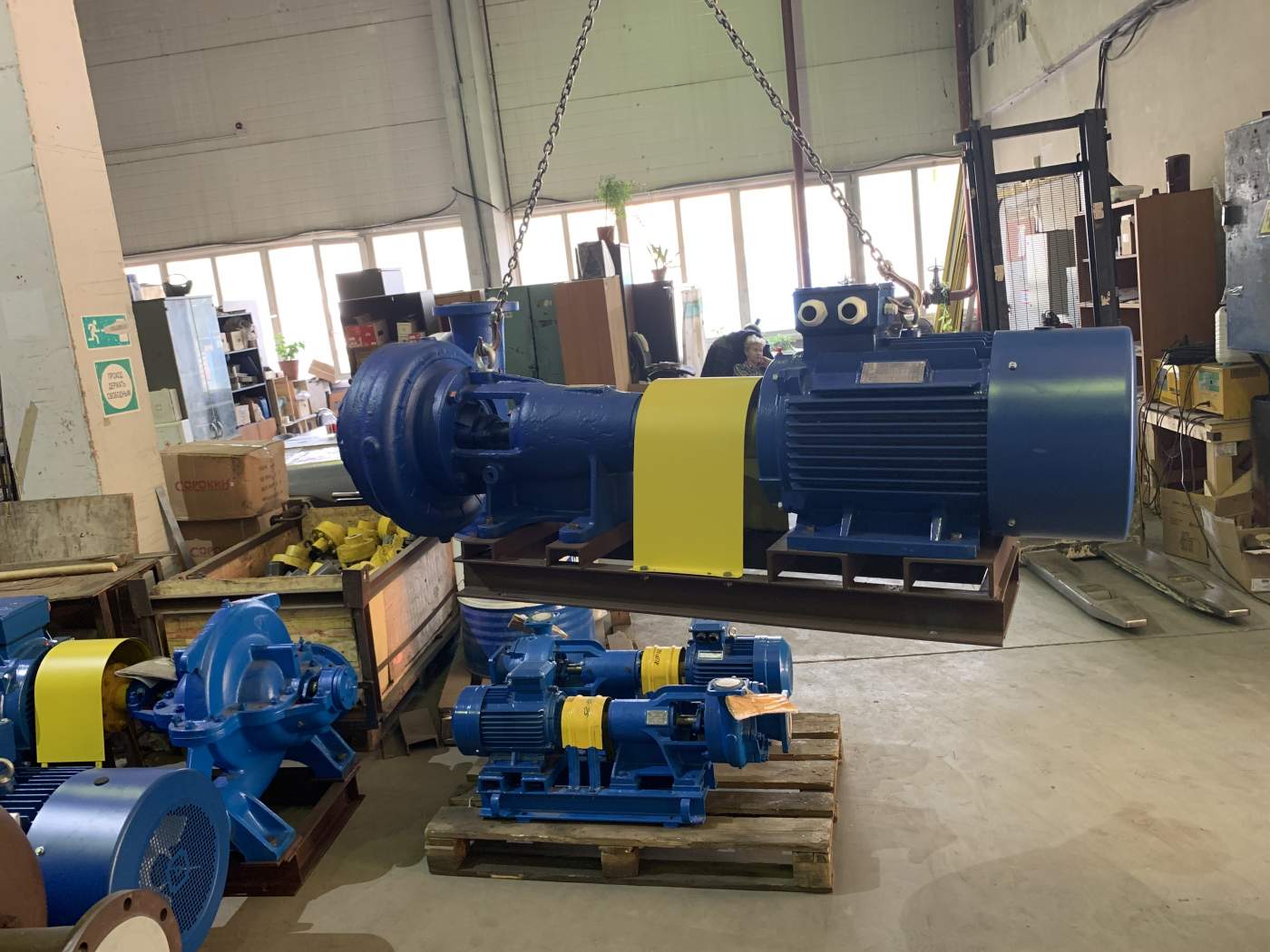

Агрегаты представляют собой насосную установку и электрический двигатель, смонтированные на общей раме и соединённые с помощью муфты. Муфта может быть выполнена в двух вариантах: с монтажным проставком (тип Х) или без него (тип 1Х). Перекачиваемая среда подводится горизонтально по оси насоса, отводится вертикально вверх. Установка смонтирована на лапах, которые крепятся к раме.

Вращение насоса осуществляется по часовой стрелке относительно электрического двигателя. Тип уплотнения (сальниковое или торцевое) зависит от характеристик перекачиваемой жидкости. Если агрегат предназначит для использования во взрыво- и пожароопасных условиях, он имеет двойное торцевое уплотнение, а его электрический двигатель выполнен во взрывозащищённом корпусе. При использовании насоса необходима защита от запуска «всухую», которая позволит прекратить работу установки при отсутствии перекачиваемой среды.

Чтобы от корпуса насоса отводилось статическое электричество, на лапе предусмотрен болт заземления. Заземление электродвигателя производится в соответствии с ГОСТ 12.2.007.0–75. Серия насосов типа Х включает несколько моделей, различных по габаритам, типу соединительной муфты, торцевого уплотнения и исполнения корпуса, в зависимости от назначения.

Агрегаты подходят для использования в умеренном (У) и тропическом (Т) климате, категории размещения 2, 3. Перед запуском всасывающий трубопровод и насос необходимо заполнить перекачиваемой средой, так как установка не самовсасывающая.
