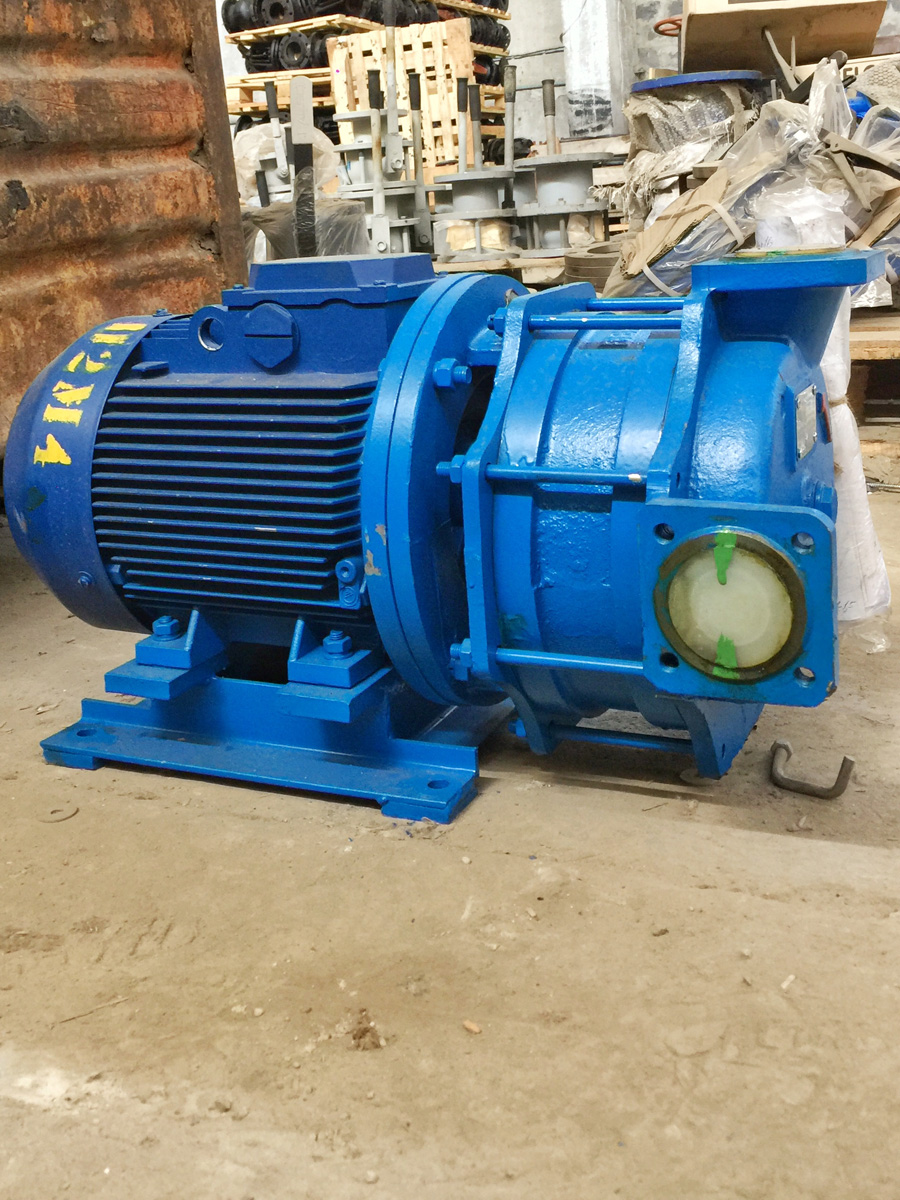

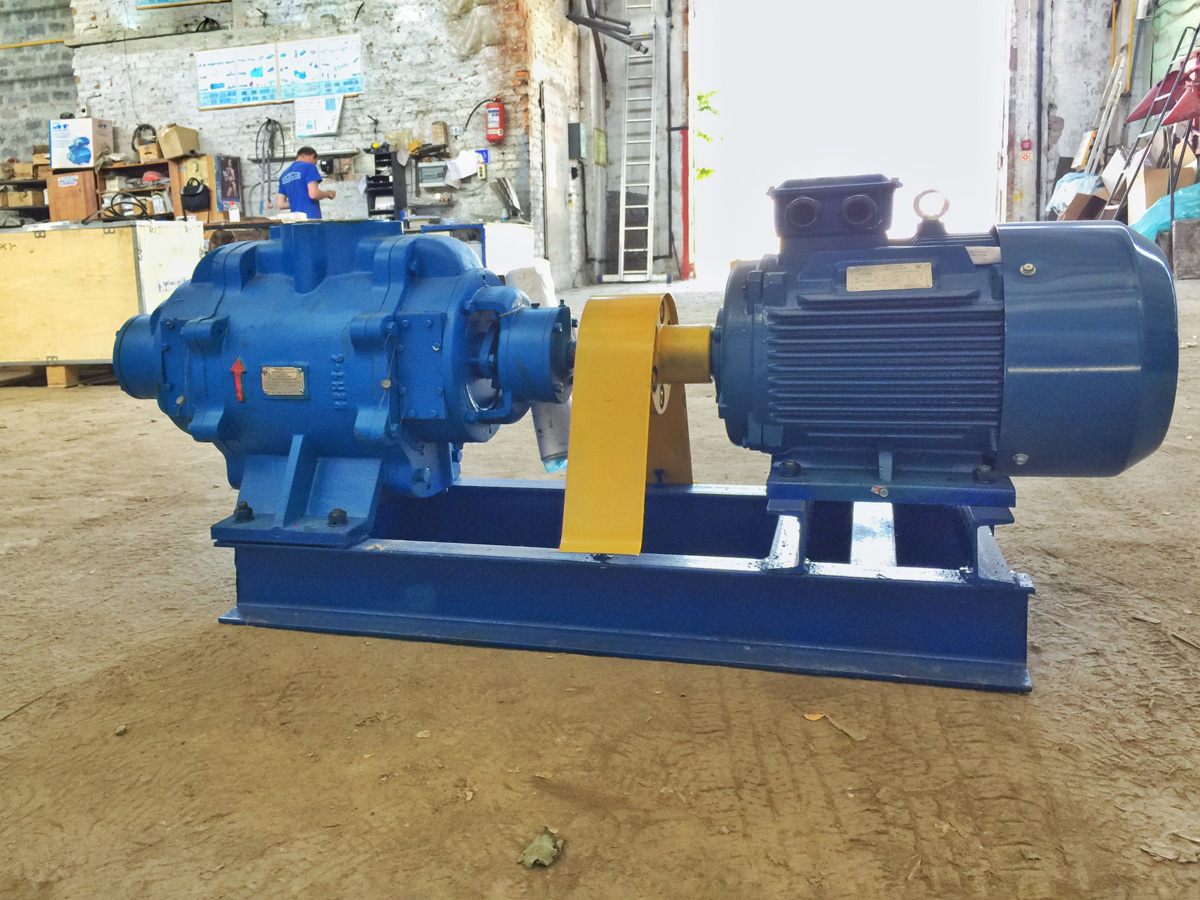

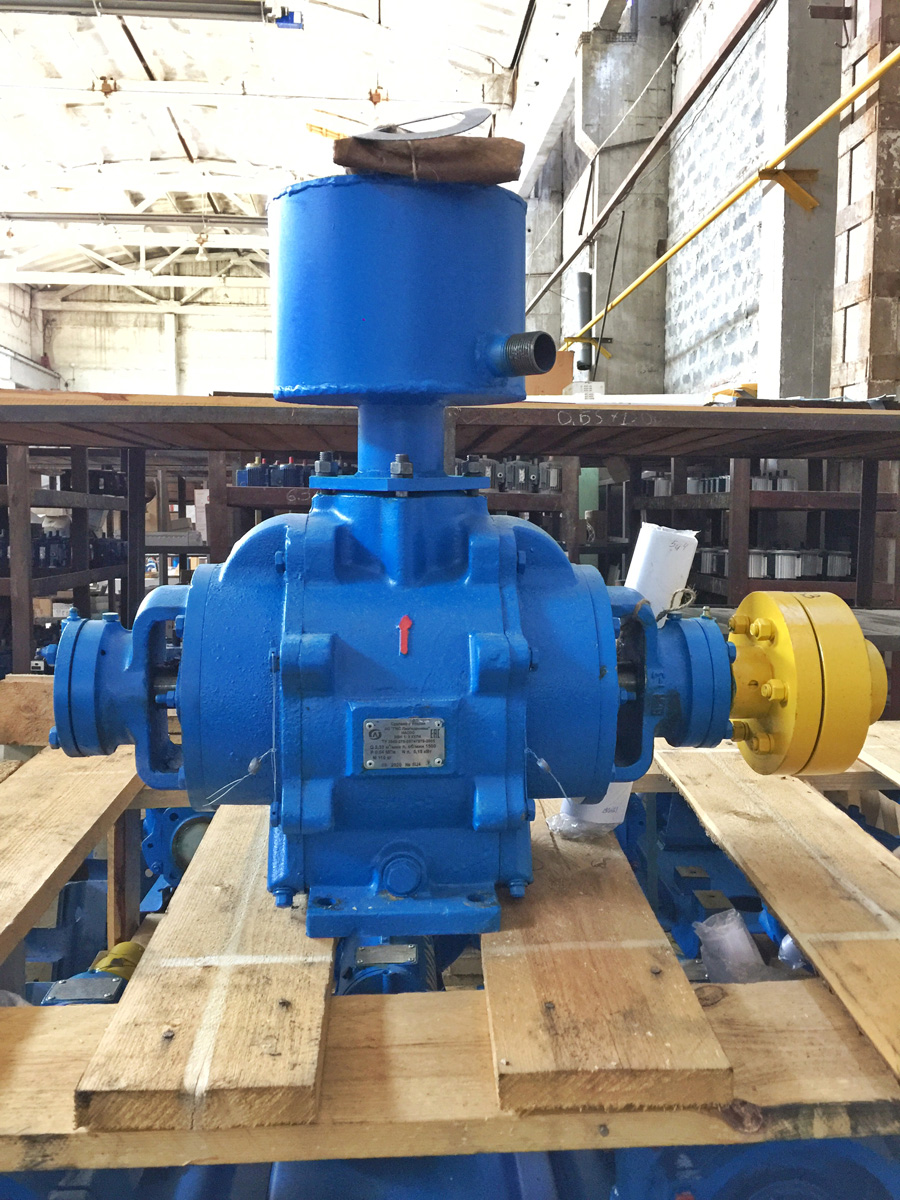

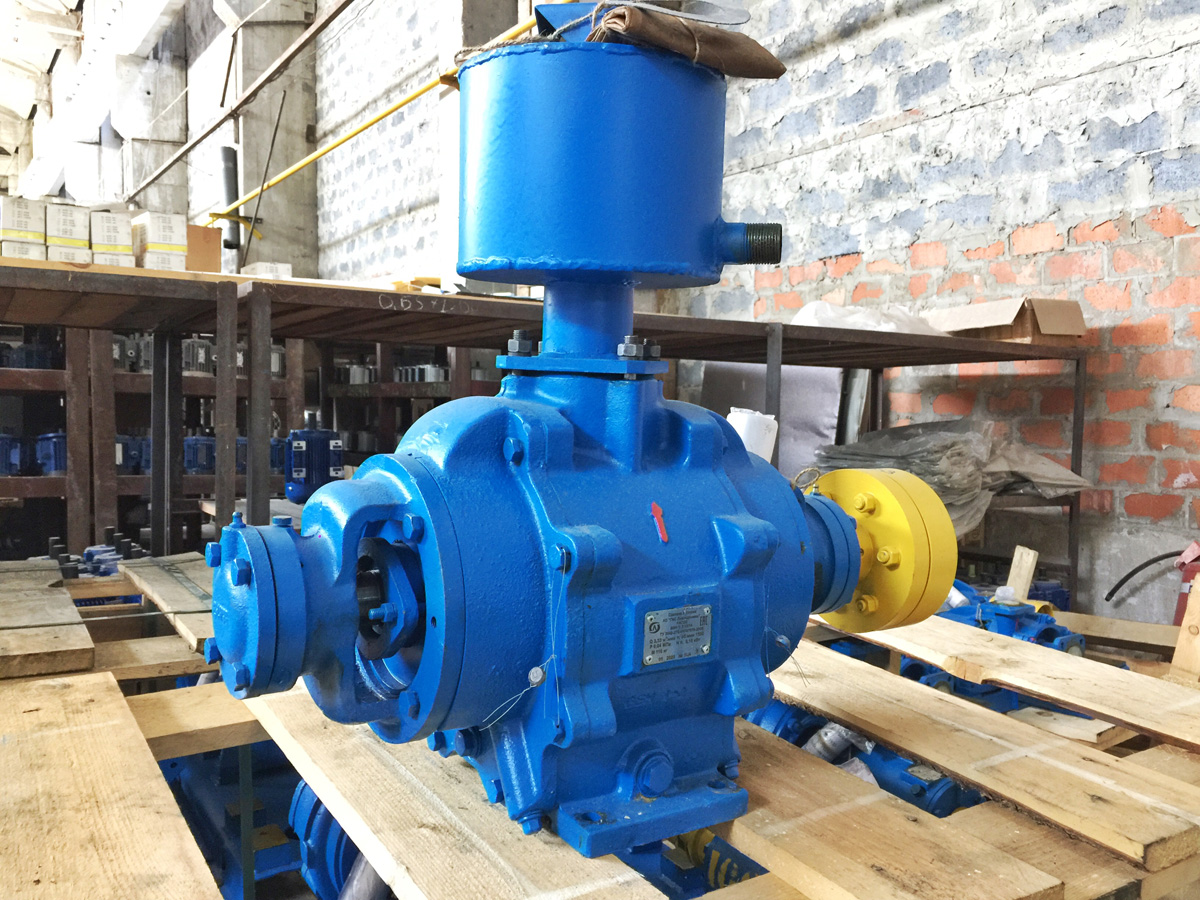

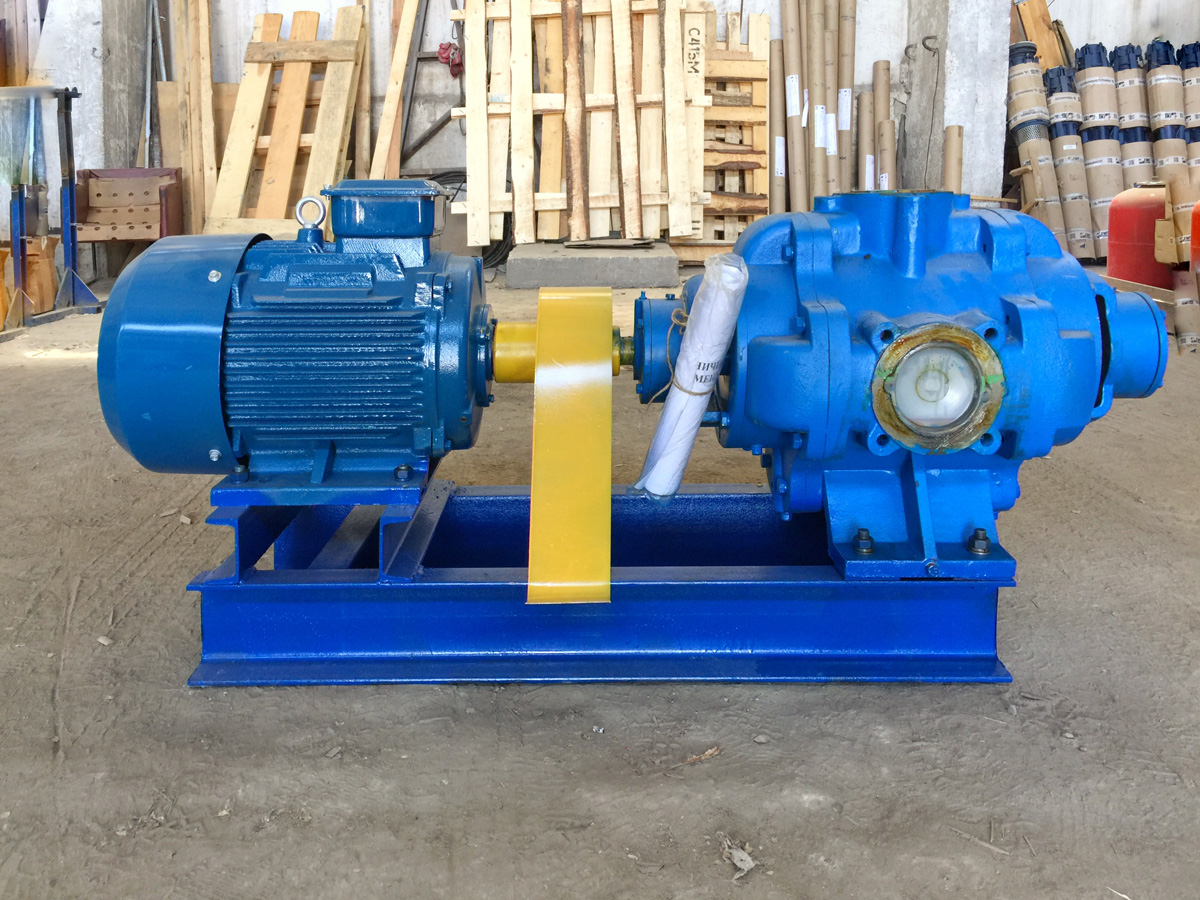

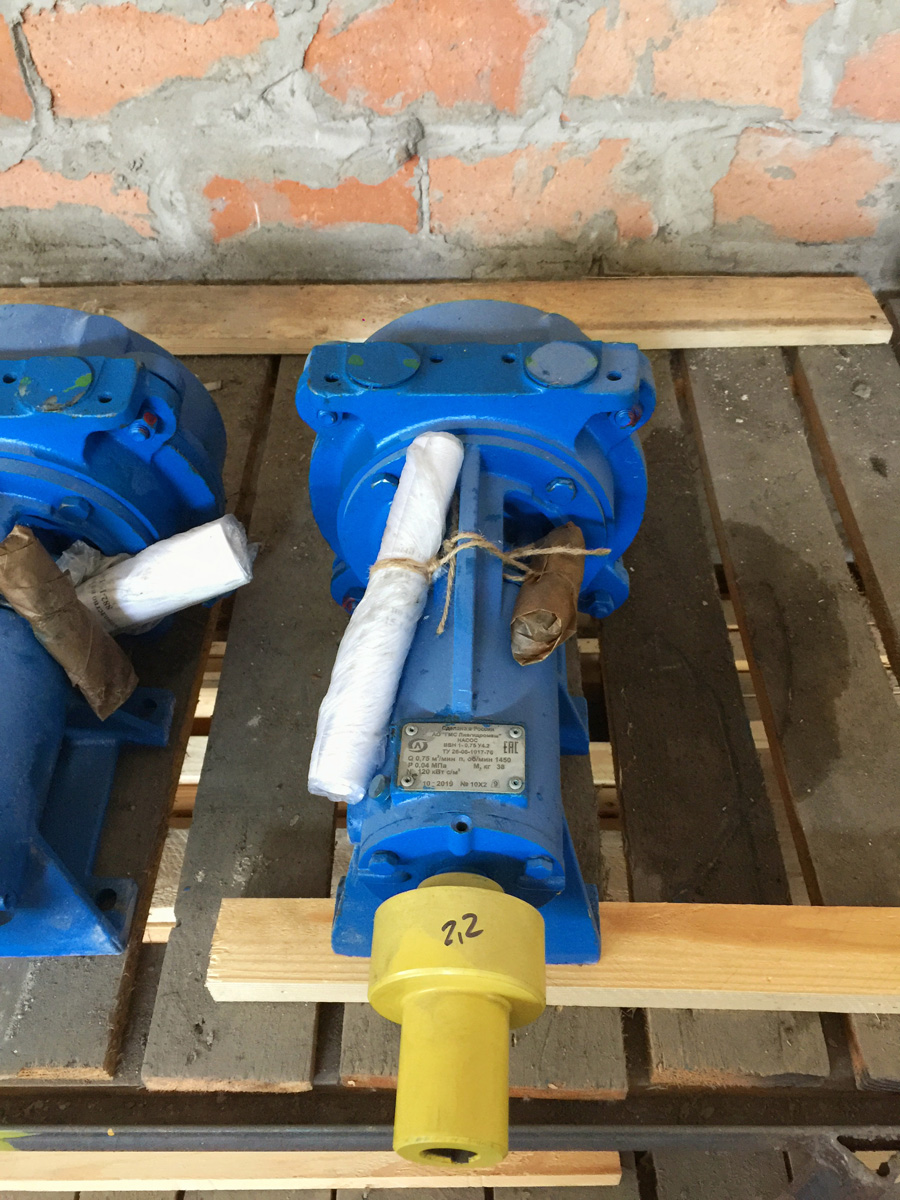

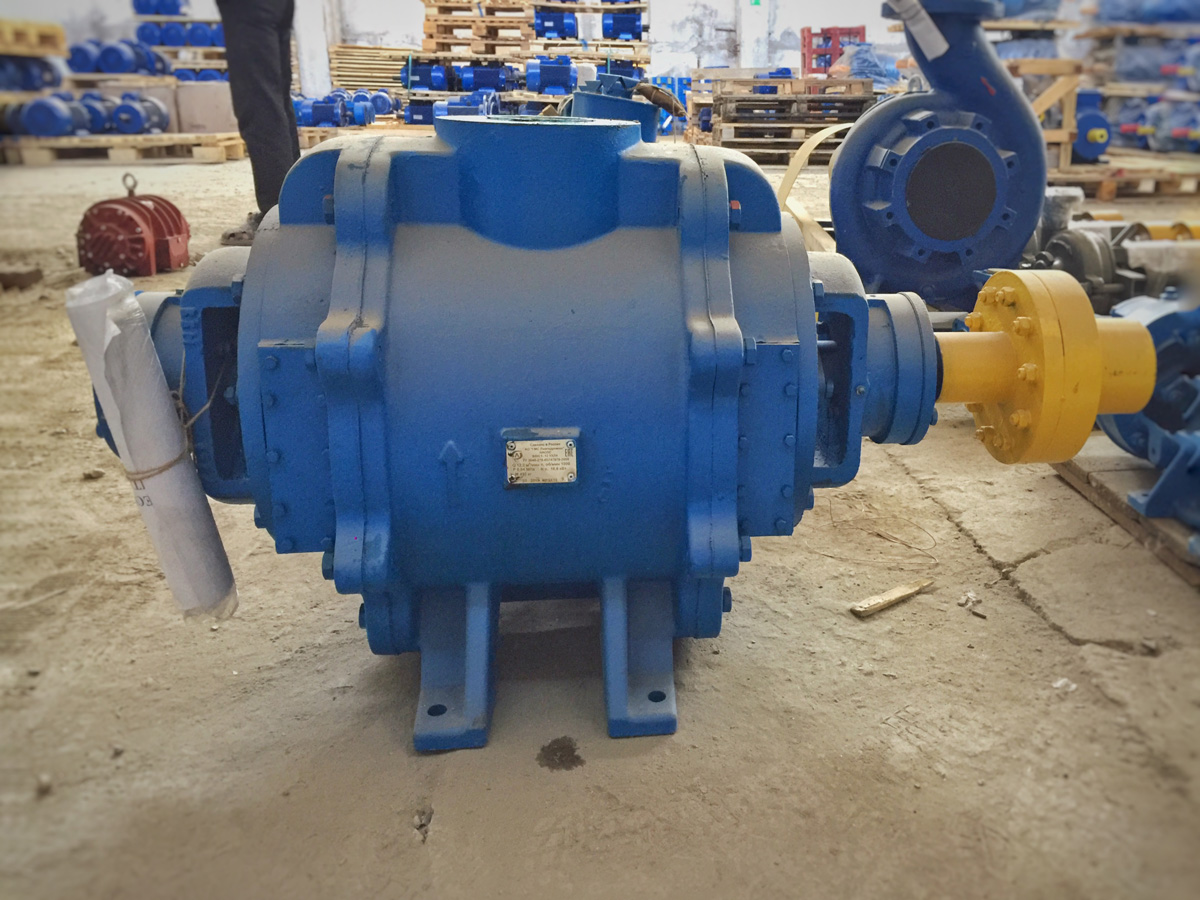

Водокольцевые вакуумные насосы

Водокольцевые вакуумные насосы (ВВН) используются для откачивания смесей паров и газов с созданием вакуума. Насосные установки позволяют отделять водную массу от газов и откачивать их из системы. Агрегаты этого типа находят применение в разных отраслях промышленности: химическая, нефтехимическая, целлюлозно-бумажная, кожевенная, газовая, а также в сельском хозяйстве и т.д. Нередко ВВН используются для сушки, стерилизации в медицине.

Газы, которые попадают в насос, очищать не требуется. Также установки допускают попадание в рабочую камеру вместе с всасываемыми газами жидкостей. Водокольцевые вакуумные насосы изготавливаются в соответствии с ГОСТом 27.003-90. Климатическое исполнение для умеренно-холодного (УХЛ) и тропического (Т) климата, категории размещения 2, 4. Используются для работы с парогазовыми неагрессивными средами: вода и идентичные ей по показателям жидкости.

Каталог насосов ВВН

Серия

Напор, м

Подача, м3/ч

Мощность, кВт

Порядок	Наименование	Напорные характеристики	Подача, м3/ч	Напор, м	Мощность, кВт	Частота, об/мин	Цена
1	ВВН 1-0,75	Посмотреть	0.75	304	2.2	1500	46 980 руб.
2	ВВН 1-1,5	Посмотреть	1.5	304	5.5	1500	94 820 руб.
3	ВВН 1-3	Посмотреть	3.3	304	7.5	1500	142 000 руб.
4	ВВН 1-6	Посмотреть	6	304	15	1500	179 420 руб.
5	ВВН 1-12	Посмотреть	12.2	304	22	1000	290 090 руб.

Задать вопрос

Принцип работы и устройство

Проточная часть ВВН изготовлена из чугуна. Чтобы во время работы установки осуществлялось правильное направление газов, в конструкции имеются окна всасывания и нагнетания. При этом между рабочими частями исключено трение. По типу исполнения установки горизонтальные, состоят из электродвигателя и насосной части, размещённых на одной раме или плите.

Основной деталью водокольцевого насоса является рабочее колесо с лопастями, как правило, бронзовое, при вращении которого в корпусе образуется водное кольцо. Агрегат заполняется водой до оси, поэтому при вращении лопатки опускаются в воду до ступицы, захватывают её и отбрасывают к корпусу. При этом между водяным кольцом и ступицей колеса образуется пространство, не заполненное жидкостью — камера серпообразного вида.

Это пространство разделяется на несколько ячеек лопатками основного колеса. В зависимости от угла поворота их объём может изменяться. При увеличении объёма они соединяются с всасывающим пространством, через которое всасывается газ. При повороте рабочего колеса объём ячеек уменьшается, а газ постепенно сжимается. Как только ячейка достигнет того угла поворота, при котором соединится с нагнетательным окном, газ вытолкнется в нагнетательный патрубок.

Насосы выпускаются в нескольких вариантах исполнения. На сайте «Насосэнергомаш» представлены модели с производительностью от 0,75 до 12,2 м³/ч мощностью от 2,2 до 22 кВт.

Преимущества водокольцевых вакуумных насосов

благодаря активному теплообмену установки можно использовать для откачивания полимеризующихся, быстроразлагающихся или воспламеняющихся газов;
простая конструкция, которая обеспечивает высокую надёжность при использовании;
водяное кольцо позволяет откачивать газы вместе с пылью, грязью и другими примесями;
в проточной части устройства нет трущихся элементов, для которых необходима смазка, поэтому газ не загрязняется масляными парами.

Условное обозначение

Насос ВВН 1-0,75, где:

ВВН – вакуумный, водокольцевой насос;
1 – обозначение номинального давления всасывания:
0,75 – производительность, м куб /мин.

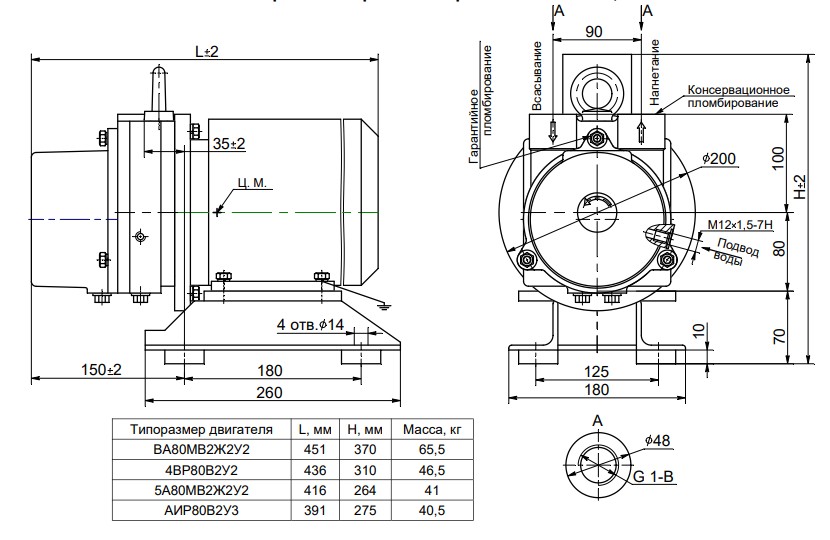

Габаритный чертеж насоса

Комплектация

насос;
муфта;
руководство по эксплуатации.

Сроки службы и хранения

Гарантийный срок 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки изделия потребителю.

Инструкция

Руководство по эксплуатации "Насосы вакуумные водокольцевые типа ВВН и агрегаты электронасосные на их основе"

Сертификаты

Сертификат соответствия ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах"
"Насосы вакуумные водокольцевые типа ВВН исполнения Е и агрегаты электронасосные на их оснонове"
