Отводы крутоизогнутые ГОСТ 17375-2001
Отвод крутоизогнутый – деталь предназначенная для плавного изменения направления трубопровода.
Каталог отводов стальных крутоизогнутых
| DN | D | T | F = R | W | H | C | B | Масса отвода С = 90, кг | Цена с НДС, руб |
| 40,0 | 45,0 | 3,0 | 60,0 | 35,0 | 25,0 | 120,0 | 83,0 | 0,3 | Цену узнавайте в офисах продаж |
| 50,0 | 57,0 | 3,5 | 75,0 | 43,0 | 80,0 | 150,0 | 104,0 | 0,6 | |
| 65,0 | 76,0 | 3,5 | 100,0 | 57,0 | 41,0 | 200,0 | 138,0 | 1,0 | |
| 80,0 | 89,0 | 3,5 | 120,0 | 69,0 | 50,0 | 240,0 | 165,0 | 1,4 | |
| 100,0 | 102,0 | 4,0 | 150,0 | 87,0 | 62,0 | 300,0 | 201,0 | 2,4 | |
| 108,0 | 4,0 | 204,0 | 2,5 | ||||||
| 114,0 | 4,0 | 207,0 | 2,6 | ||||||
| 125,0 | 133,0 | 4,0 | 190,0 | 110,0 | 79,0 | 380,0 | 257,0 | 3,8 | |
| 150,0 | 159,0 | 4,5 | 225,0 | 130,0 | 93,0 | 450,0 | 305,0 | 6,1 | |
| 6,0 | 8,1 | ||||||||
| 8,0 | 11,0 | ||||||||
| 10,0 | 13,0 | ||||||||
| 200,0 | 219,0 | 6,0 | 300,0 | 173,0 | 124,0 | 600,0 | 410,0 | 15,0 | |
| 250,0 | 273,0 | 7,0 | 375,0 | 217,0 | 155,0 | 750,0 | 512,0 | 27,0 | |
| 300,0 | 325,0 | 8,0 | 450,0 | 260,0 | 186,0 | 900,0 | 613,0 | 45,0 | |
| 350,0 | 377,0 | 10,0 | 525,0 | 303,0 | 217,0 | 1 050,0 | 714,0 | 75,0 | |
| 400,0 | 426,0 | 10,0 | 600,0 | 346,0 | 248,0 | 1 200,0 | 813,0 | 97,0 | |
| 500,0 | 530,0 | 10,0 | 750,0 | 433,0 | 1 500,0 | 1 500,0 | 1 015,0 | 153,0 |

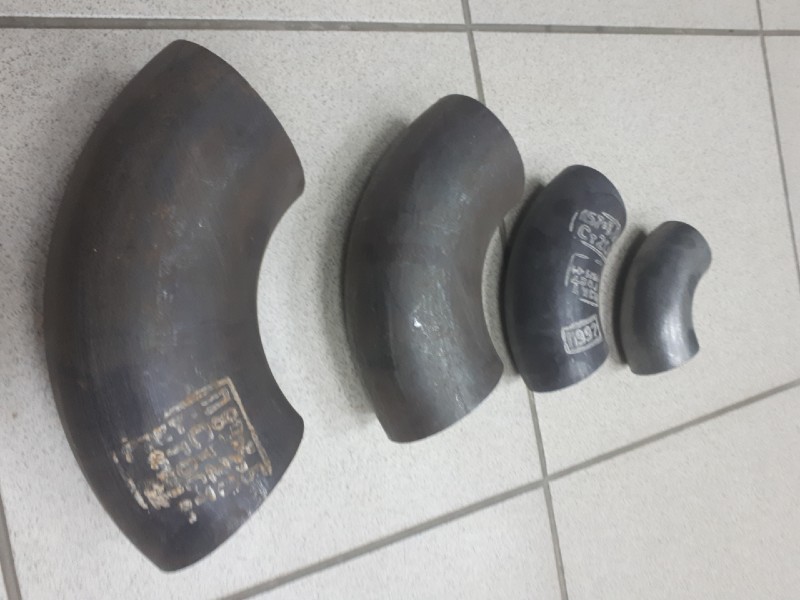

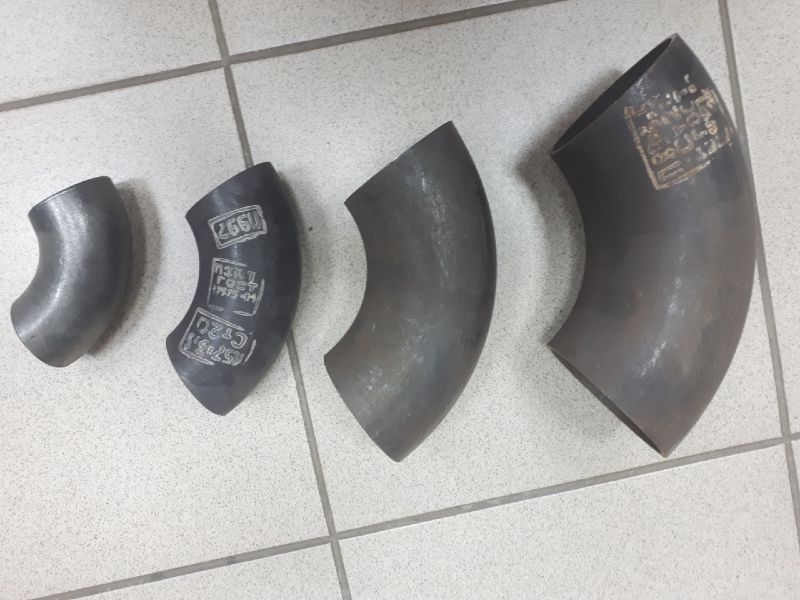

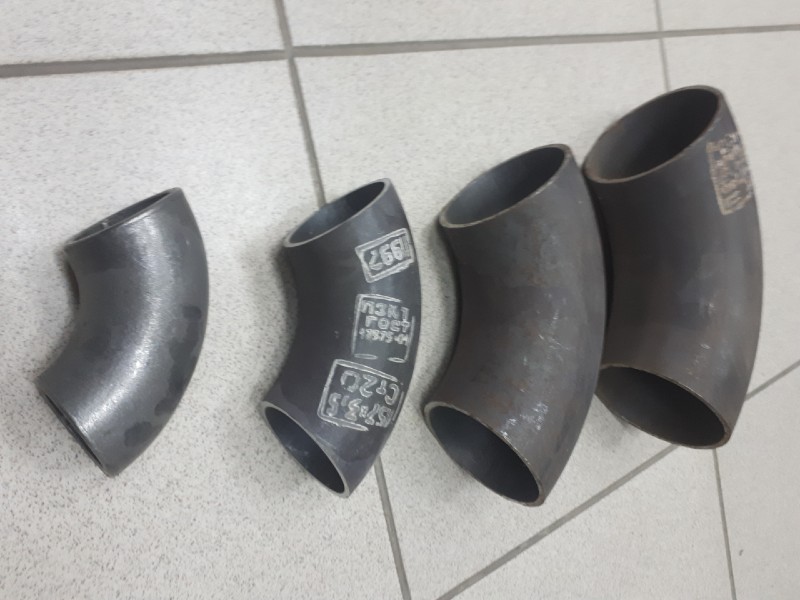

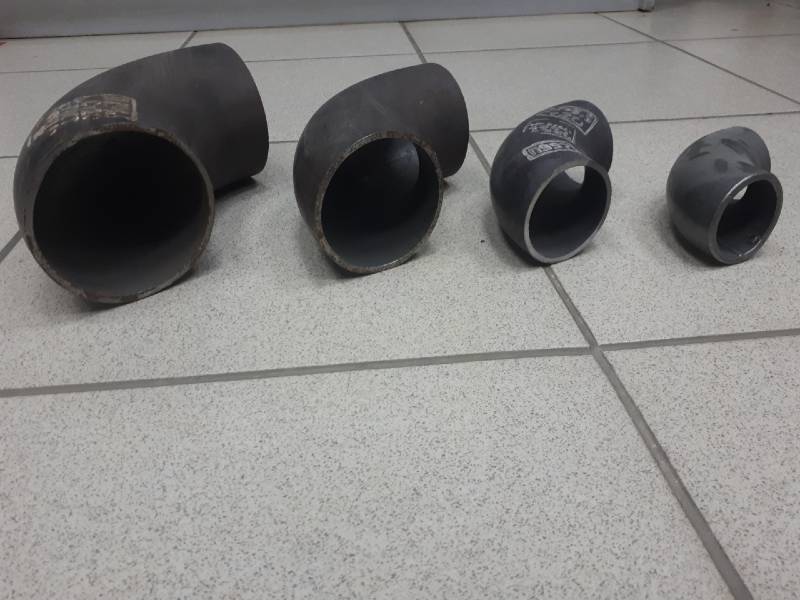

Отвод крутоизогнутый 90°
Отвод крутоизогнутый 60°
Отвод крутоизогнутый 45°
Отвод крутоизогнутый 180°
Отводы стальные применяют для трубопроводов различного назначения, включая подконтрольные органам надзора, при PN(Pу) до 16 МПа и температуре от минус 70 до плюс 450 °С в соответствии с проектной и(или) конструкторской документацией.
Конструкция и размеры отводов должны соответствовать указанным на рисунке.
Крутизна отводов может составлять 30, 45, 60, 90, 180 градусов.
На сегодняшний день действует много стандартов производства отводов - крутоизогнутых бесшовных, сварных секционных, штампосварных, гнутых и литых. Выпуск крутоизогнутых бесшовных отводов с углом 30°, 45°, 60°, 90°, 180° и радиусом сгиба 1Ду, 1,5Ду регулируется ГОСТ 30753-01 и ГОСТ17375-2001.
Основные способы изготовления отводов: горячая протяжка по сердечнику, штамповка из трубных и листовых заготовок (с последующей сваркой), гибка в специальных штампах.
На наружной и внутренней поверхностях деталей не допускаются трещины, надрывы и расслоения.
Согласно ГОСТ 17380-2001 изготовитель должен маркировать на каждой детали краской, чеканкой или наклейкой этикетки:
- товарный знак или наименование;
- наружный диаметр и толщину стенки в соответствии с условным обозначением деталей;
- марку стали;
- номер стандарта.
