Трехвинтовой насос А1 3В 125/16-90/10Б

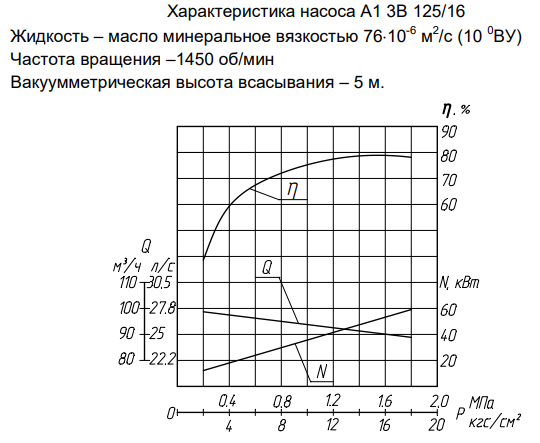

Технические характеристики насоса А1 3В 125/16-90/10Б
Название | Значение |
Серия | А1 3В |
Подача, м³/ч | |
Давление насоса кгс/см | 10 |
Частота вращения, об/мин | 1450 |
Мощность, кВт | 45 |
КПД, % | 78 |
Кинематическая вязкость перекачиваемой жидкости, мм2/с (сСт), не менее | 21 |
Вакууметрическая высота всасывания, м | 5 |
Тип конструкции насоса | винтовые |
Область применения | перекачка нефти, нефтепродуктов, нефтепереработка, нефтехимия, металлургия, горное дело |
Перекачиваемая среда | нефть, дизтопливо, мазут, масло, высоковязкие среды |
Агрегаты электронасосные "НК" - центробежные, горизонтальные, консольные, одноступенчатые - предназначены для перекачивания нефти и нефтепродуктов с температурой от 273 до 353 К (от 0 до +80 С) и от 273 до 473 К (от 0 до +200 С). Электронасосные агрегаты изготавливаются для эксплуатации во взрывоопасных зонах для перекачивания жидкостей, пары которых образуют взрывоопасные смеси с воздухом.нефти и нефтепродуктов с плотностью до 1 т/м3 и вязкостью до 0,01 см2/сек.
Конструкция
Агрегат электронасосный состоит из насоса и двигателя, смонтированных на общей фундаментной плите. Привод насоса от двигателя осуществляется через упругую муфту. Насос – центробежный, консольный, одноступенчатый на отдельной стойке. Подвод перекачиваемой жидкости к насосу осуществляется горизонтально по оси насоса, отвод – вертикально вверх. Направление вращения ротора по часовой стрелке, если смотреть со стороны всасывания.
Наибольшее допускаемое давление на входе в насос 0,68 МПа (7 кгс/см2).
Уплотнение вала насоса - двойное торцовое или двойное сальниковое. Материал деталей проточной части - серый чугун.
Условные обозначения
Пример: 4нК-5х1-ухл4
- 4 - диаметр входа, уменьшенный в 25 раз,
- н - насос нефтяной,
- К - консольный,
- 5 - коэффициент быстроходности, уменьшенный в 10 раз,
- 1 - одноступенчатый,
- ухл - климатическое исполнение (районы с умеренным и холодным климатом)
- 4 - категория размещения при эксплуатации.
Внимание! В скобках указан диаметр рабочего колеса (мм).
Питание
- напряжение – 380 В
- частота тока – 50 Гц
- ток – переменный
Назначение
Насос трехвинтовой 3В и агрегаты электронасосные на его основе предназначены для перекачивания неагрессивных жидкостей без абразивных примесей, обладающих смазывающей способностью, с кинематической вязкостью от 0,1×10-4 до 7,5×10-4 м2/с (от 1,9 до 1000 ВУ) и температурой до 353 К (80°С).
Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости. При перекачивании жидкостей, аналогичных дизельному топливу, давление на выходе должно быть снижено до 0,5 МПа (5,0 кгс/см2). Верхний предел вязкости ограничивается частотой вращения и мощностью комплектующего привода.
По согласованию с предприятием-изготовителем допускается применение насосов для перекачивания жидкостей с температурой до 373 К (100°С).
О допустимом давлении насоса при перекачивании жидкостей, отличных по физико-механическим свойствам от нефтепродуктов (масел, дизельного топлива), необходимо в каждом конкретном случае запросить изготовителя.
Насос относится к изделиям общего назначения (ИОН) вид 1 (восстанавливаемый) ГОСТ 27.003-90. Климатическое исполнение У, категория размещения при эксплуатации 3, а так же климатическое исполнение Т, категория размещения при эксплуатации 2 по ГОСТ 15150-69.
Конструкция

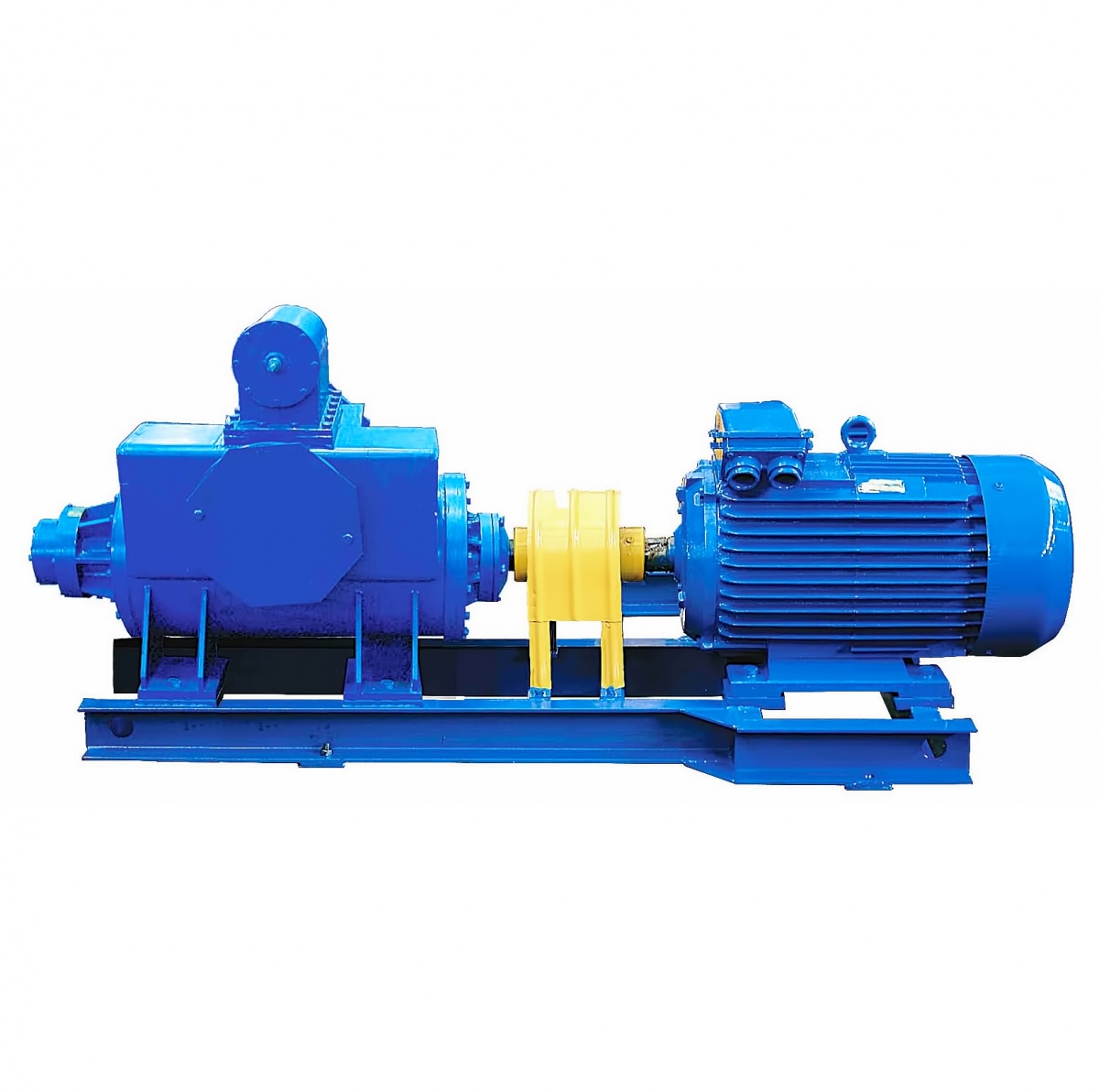

Агрегат электронасосный состоит из трехвинтового насоса и электродвигателя, которые сагрегатированы на общей раме и соединены муфтой, защищенной кожухом.

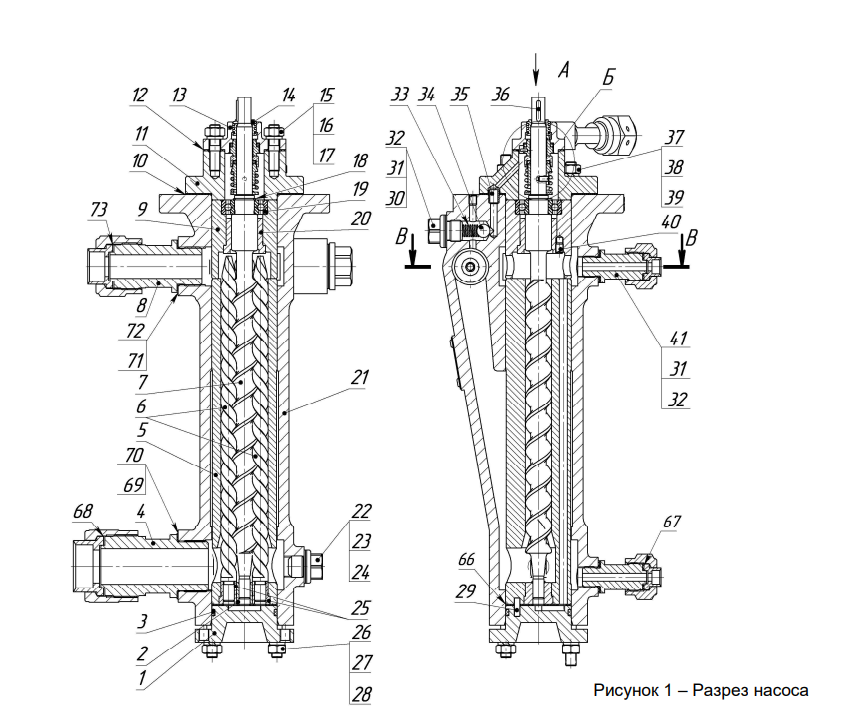

По принципу действия трехвинтовой насос – объемный. Насос состоит из следующих основных деталей и сборочных единиц: корпуса с крышками, обоймы, одного ведущего и двух ведомых винтов, торцового уплотнения.
Внутри корпуса вставлена обойма с тремя смежными цилиндрическими расточками, в которых расположены один ведущий и два ведомых винта, служащих для уплотнения ведущего винта.
Профиль нарезки винтов специальный, обеспечивающий их взаимное сопряжение, нарезка двухзаходная, на ведущем винте ‑ левая, на ведомых– правая.
При вращении винтов во всасывающей камере насоса создается разряжение, в результате чего перекачиваемая жидкость под давлением атмосферы поступает во впадины нарезки винтов, взаимно замыкающихся при их вращении. Замкнутый в нарезке винтов объем жидкости перемещается в обойме прямолинейно без перемешивания и вытесняется в нагнетательную полость. Направление входа и выхода перекачиваемых жидкостей на рисунках указано стрелками.
Тип уплотнения вала - торцовое (одинарное или двойное).
Применение
- в системах подачи топлива (мазут, дизельное топливо) в котельных установках, объектах теплоэнергетики,
- в качестве насосов высокого давления (для перекачивания минеральных масел) в системах гидравлики,
- в технологических и транспортных системах нефтеперерабатывающих предприятий,
- для перекачки/перевалки нефтепродуктов транспортными морскими и железнодорожными терминалами,
- для обеспечения технологических и вспомогательных процессов связанных с перекачиванием нефтепродуктов предприятиях металлургии, горно-обогатительной отрасли и предприятиях нефтехимии.
Особенности/Преимущества
- простота конструкции, возможность проведения ремонта заменой изношенных деталей
- равномерная транспортировка жидкости без пульсации и перемешивания, вследствие чего не требуется использование гасителя пульсации или компенсаторов в трубопроводах
- возможно изготовление агрегата как в горизонтальном так и вертикальном исполнении
- насосы типа А3 3Вх2 комплектуются одинарными торцовыми уплотнениями, по требованию заказчика могут комплектоваться двойными торцовыми уплотнениями
- в насосах типа А3 3Вх2 подшипники вынесены из перекачиваемой жидкости, что существенно позволило увеличить срок эксплуатации насоса, широкое распространение получили при перекачивании мазута
- хорошая всасывающая способность насоса до 5 м и более, в зависимости от вязкости перекачиваемой жидкости.
Условные обозначения
Например:
Насос А2 3В 63/25 Б-ТВ1-Р2-Гэ У2 ТУ 26-06-1546-89
Насос А3 3Вх2 400/16 Б-А-ТД4-Р4-Гт-Е УХЛ 4 ТУ 26-06-1546-89, где:
- Насос – тип оборудования
- А2, А3 – конструктивное исполнение насоса;
- 3В – насосы трехвинтовые;
- х2 – винты насоса с двухпоточным направлением нарезки (однопоточные винты– без обозначения);
- 63, 400 – теоретическая производительность насоса в литрах за сто оборотов ведущего винта;
- 25, 16 – расчетное давление насоса в МПа увеличенное в 10 раз;
- Б – сменная обойма (предприятие – изготовитель оставляет за собой право выбора материала обоймы);
- А –материал корпусных деталей насоса:
- К–хромоникелевая сталь,
- Ю–алюминий,
- А–сталь 09Г2С,
- без обозначения - Ст3, сталь 20, чугун;
- ТВ, ТД–тип уплотнения:
- ТВ - одинарное торцовое со вспомогательным,
- ТД - двойное торцовое,
- ТТ - торцовое типа тандем,
- 1, 4–производитель уплотнения:
- АО «ГМС Ливгидромаш»;
- ООО «Игл Бургманн»;
- ЗАО НПО «УНИХИМТЕК»;
- ТРЭМ Инжиниринг;
- ООО «НКП «ГЕРМЕТИКА»
- ООО «Джон Крейн Рус»
- ООО «АЕССИЛ Рус»
- НКП «МегаТехКом»
- Р2, Р4 –Тип резиновой смеси примененной в РТИ:
- Р1 - 3826,
- Р2 - 1314,
- Р3 - СБ-26,
- Р4 - прочие.
- Гэ, Гт –исполнение насоса по обогреву:
- Гэ - электрообогрев,
- Гт - обогрев теплоносителем
- без обозначения - без обогрева;
- Е – взрывобезопасное исполнение насоса;
- У, УХЛ –климатическое исполнение насоса по ГОСТ 15150;
- 2, 4 –категория размещения насоса по ГОСТ 15150;
- ТУ 26-06-1546-89обозначение технических условий на поставку.
Например Агрегат А2 3В 63/25-45/25 Б-ТВ1-Р2-Гэ-55 У2 ТУ 26-06-1546-89
Агрегат А3 3Вх2 400/16-320/10 Б- А-ТД4-Р4-Гт-132-Е УХЛ4 ТУ 26-06-1546-89, где:
- Агрегат – тип оборудования
- А2, А3 – конструктивное исполнение насоса;
- 3В – насосы трехвинтовые;
- х2 – винты насоса с двухпоточным направлением нарезки (однопоточные винты– без обозначения);
- 63, 400 – теоретическая производительность насоса в литрах за сто оборотов ведущего винта;
- 25, 16 – расчетное давление насоса в МПа увеличенное в 10 раз;
- 45, 320 – производительность насоса в агрегате в м3/ч;
- 25, 10 – максимальное давление насоса в агрегате в МПа увеличенное в 10 раз;
- Б – сменная обойма (предприятие – изготовитель оставляет за собой право выбора материала обоймы);
- А – материал корпусных деталей насоса:
- К–хромоникелевая сталь,
- Ю–алюминий,
- А–сталь 09Г2С,
- без обозначения - Ст3, сталь 20, чугун;
- ТВ, ТД –тип уплотнения:
- ТВ - одинарное торцовое со вспомогательным;
- ТД - двойное торцовое;
- ТТ - торцовое типа тандем.
- 1, 4 –производитель уплотнения:
- АО «ГМС Ливгидромаш»;
- ООО «Игл Бургманн»;
- ЗАО НПО «УНИХИМТЕК»;
- ТРЭМ Инжиниринг;
- ООО «НКП «ГЕРМЕТИКА»
- ООО «Джон Крейн Рус»
- ООО «АЕССИЛ Рус»
- НКП «МегаТехКом»
- Р2, Р4 –тип резиновой смеси примененной в РТИ:
- Р1 - 3826,
- Р2 - 1314,
- Р3 - СБ-26,
- Р4 - прочие.
- Гэ, Гт –исполнение насоса по обогреву:
- Гэ - электрообогрев,
- Гт - обогрев теплоносителем
- без обозначения - без обогрева;
- 55, 132 –мощность комплектующего электродвигателя, кВт;
- Е –взрывобезопасное исполнение агрегата (общепромышленное исполнение агрегата– без обозначения);
- У, УХЛ –климатическое исполнение насоса по ГОСТ 15150;
- 2, 4 –категория размещения насоса по ГОСТ 15150;
- ТУ 26-06-1546-89 –обозначение технических условий на поставку.
