Насос Н1В 80/5-6,3/5

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например:

Насос Н1В 80/5 ЕН-ТД1-Е УХЛ 4.2 ТУ 26-06-1612-90

Агрегат Н1В 80/5-6,3/5ЕН-ТД6-Рп-Е УХЛ 4.2 ТУ 26-06-1612-90

где:

• Н1В – насос одновинтовой;
• 80 – подача насоса в литрах за 100 оборотов;
• 5 – давление насоса в кгс/см²;
• 6,3* – подача агрегата, м³/ч;
• 5* – давление агрегата, кгс/см²;
• Е – условное обозначение материала проточной части насоса:
• • К – сталь 12Х18Н9Т,
  • Е – сталь 10Х17Н13М3Т,
  • А – конструкционные стали;
• Н – условное обозначение материала обоймы:
• • А – резина АН-140;
  • Б – резина 38-ПС-04 или 25-52-563;
  • В – резина Н-409;
  • М – резина 51-1481;
  • Н – резина ИРП 1068;
  • С – резина 2Д-405.
• ТД – тип уплотнения:
• • СД – сальниковое двойное;
  • С – сальниковое одинарное;
  • Т – торцовое одинарное;
  • ТВ – торцовое одинарное со вспомогательным;
  • ТД – торцовое двойное;
  • ТТ – торцовое двойное типа тандем.

НАЗНАЧЕНИЕ

Насосы одновинтовые типа Н1В и агрегаты на их основе предназначены для перекачивания различных жидкостей, в том числе химически активных и высоковязких в химических, нефтехимических и других производствах.

Назначение насосов по перекачиваемым средам определяется стойкостью материалов насосов к перекачиваемым жидкостям.

Насосы, входящие в состав агрегата, по показателям надежности тносятся к изделиям общего назначения (ИОН), вида I (восстанавливаемые) по ГОСТ 27.003.

Климатическое исполнение УХЛ категория размещения 4.2 ГОСТ 15150. По заказу потребителя возможно изготовление агрегатов в другом климатическом исполнении и категории размещения.

При разработке и изготовлении насосов (агрегатов) учтены требования безопасности приведенные в ГОСТ 31839-2012, ГОСТ 12.1.003-2014, ГОСТ 12.1.012-2004, ГОСТ 31438.1-2011, ГОСТ 31438.2-2011, ГОСТ 31439-2011, ГОСТ 31441.1-2011, ГОСТ 31441.5-2011, ГОСТ 31441.8-2011, а также технических регламентах таможенного союза ТР ТС 010/2011 и ТР ТС 012/2011.

Насос самостоятельно не может быть источником воспламенения и взрыва взрывоопасных сред, относится к уровню взрывозащиты – "взрывобезопасный" и допускает эксплуатацию во взрывоопасных зонах "1", "2", "21", "22" по ГОСТ 31438.1-2011. Насос имеет следующие виды взрывозащиты:

• "с" – конструкционная безопасность ГОСТ 31441.5-2011;
• "k" – защита жидкостным погружением ГОСТ 31441.8-2011;

КОНСТРУКЦИЯ

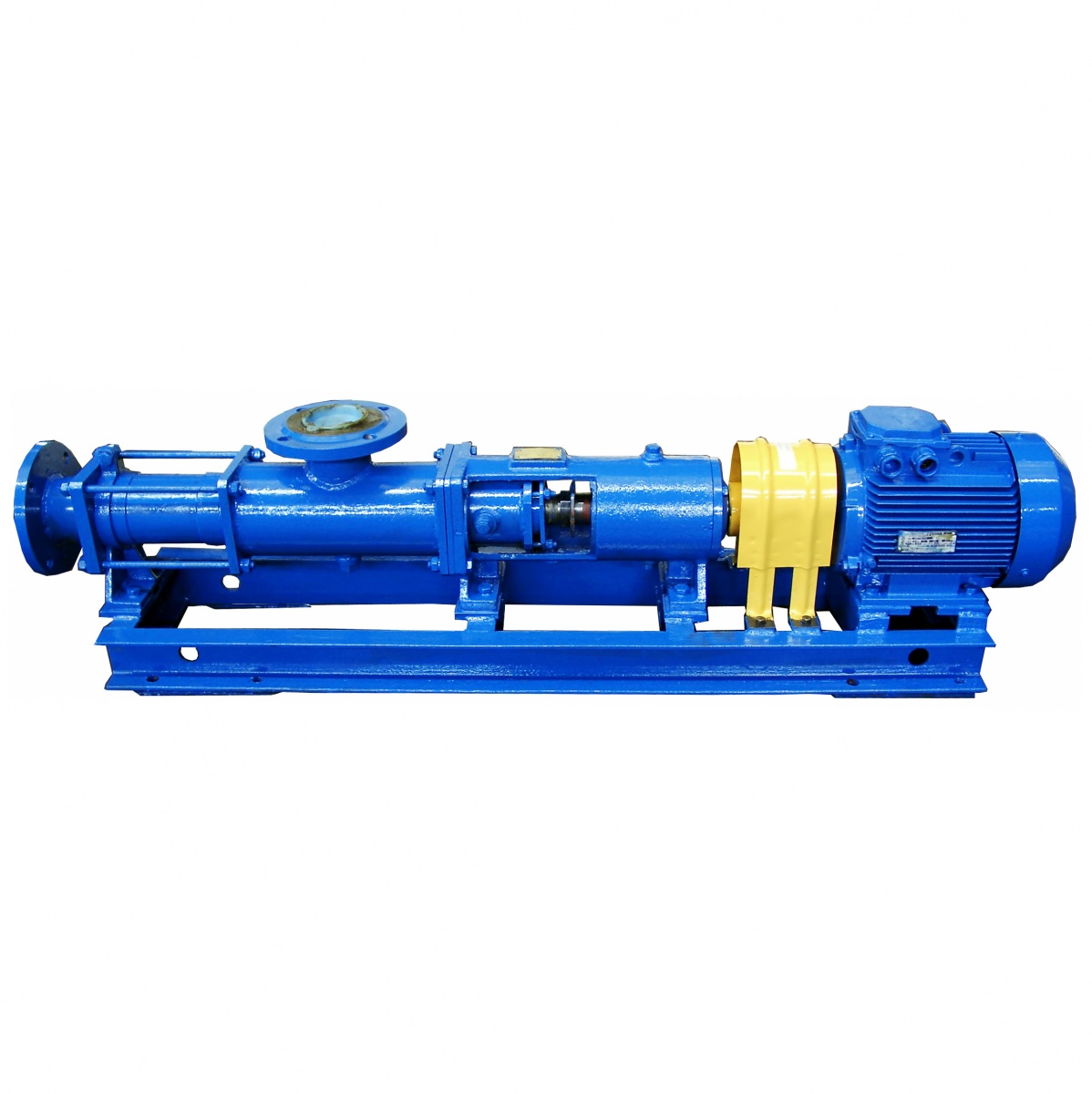

Одновинтовые насосные агрегаты Н1В – горизонтальные, состоящие из одновинтового насоса и привода, смонтированные на общей раме. В привод, кроме электродвигателя, могут входить редуктор и (или) вариатор, необходимые для изменения частоты вращения приводного вала насоса и регулирования подачи. Соединение привода и насоса осуществляется через соединительную муфту.

По принципу действия одновинтовой насос является объемным насосом, т.е. таким, в котором жидкая среда перемещается путем периодического изменения объема занимаемой ею камеры попеременно сообщающейся со входом и выходом.

Для насосов типа Н1Вг 60/100 и Н1В 170/36 – винт многозаходный (Z=3) правый, для всех остальных насосов – винт однозаходный (Z=1) правый.

Обоймы насосов представляют собой стальную гильзу с привулканизированной к ней резиновой обкладки. В насосах типа Н1В 60/100 и Н1В 170/36 – обойма четырехзаходная, для остальных насосов – двухзаходная.

Ведущий вал располагается в кронштейне насоса и вращается в подшипниках качения. Соединение винта с ведущим валом осуществляется через вал карданный или вал торсионный, или муфту эксцентриковую.

Направление вращения ведущего вала в зависимости от типа насоса и комплектации может быть правым или левым (если смотреть со стороны выходного конца вала насоса).

ПРИМЕНЕНИЕ

• для перекачивания загрязнённых жидкостей в технологических линиях химических производств, в том числе химически активных
• для откачки канализационных вод и других загрязнённых жидкостей на угольных разрезах, горнорудных карьерах и.т.п.,
• для откачки воды с примесями нефтепродуктов на промышленных предприятиях (металлургия, нефтепереработка, объекты теплоэнергетики)
• для подачи специального раствора на взрывные машины используемые в горнодобывающей промышленности.
• для перекачивания канализационных стоков на предприятиях ЖКХ

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

• простота конструкции
• равномерная транспортировка без пульсации, вследствие чего не требуется использование гасителя пульсации или компенсаторов в трубопроводах
• возможность перекачивания различных жидкостей как по вязкости, плотности, так и по содержанию твердых включений
• возможность использования одного насоса для заполнения и опорожнения емкостей, насос реверсивный вход и выход в зависимости от направления вращения вала
• широкий диапазон применения по подаче за счет возможности ее изменения, изменением частоты вращения. Подача насоса прямо пропорциональна частоте вращения
• хорошая всасываемость насоса, вакуумметрическая высота всасывания до 6м
