Одновинтовой насос Н1В 20/5-16/5

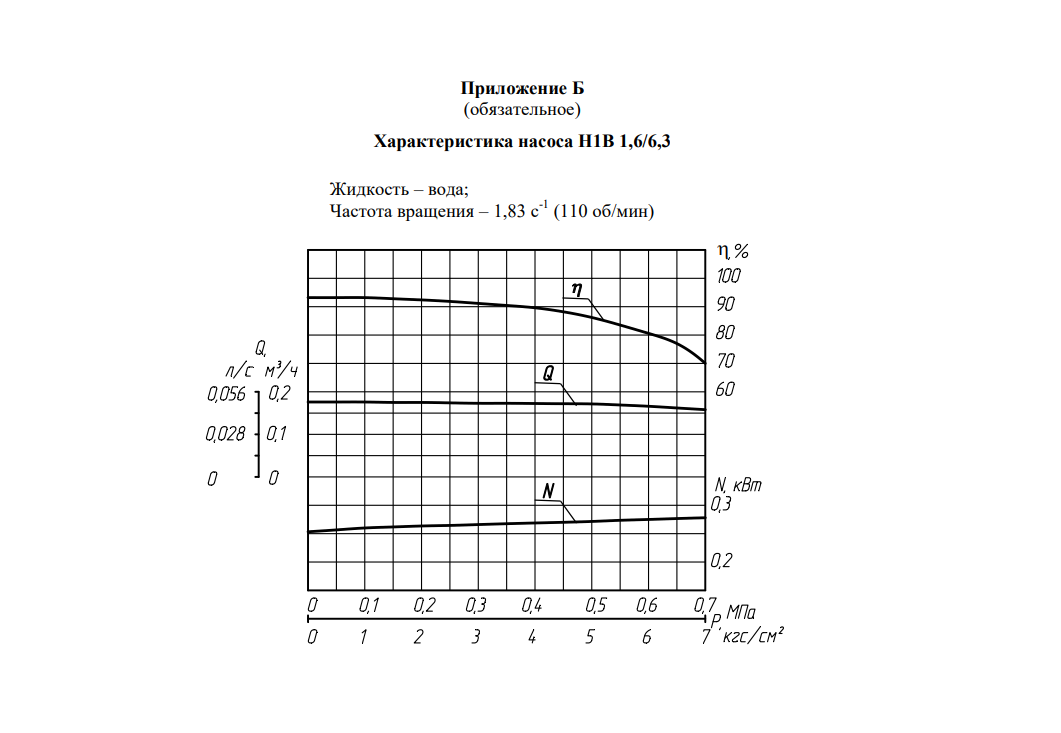

Технические характеристики насоса Одновинтовой насос Н1В 20/5-16/5
Название | Значение |
Серия | Н1В |
Подача, м³/ч | 16 |
Давление на выходе из насоса кгс/см | 5 |
Кинематическая вязкость перекачиваемой жидкости, мм2/с (сСт), не менее | 500 |
Мощность, кВт | 4.05 |
Частота вращения, об/мин | 1450 |
Тип конструкции насоса | винтовые |
Область применения | нефтепереработка, нефтехимия, химическая промышленность, дренаж, канализация, металлургия, горное дело |
Перекачиваемая среда | вода с нефтепродуктами, химически активные среды, вода чистая, вода загрязненная, канализационные стоки, высоковязкие среды |
УСЛОВНОЕ ОБОЗНАЧЕНИЕ
Например:
Насос Н1В 80/5 ЕН-ТД1-Е УХЛ 4.2 ТУ 26-06-1612-90
Агрегат Н1В 80/5-6,3/5ЕН-ТД6-Рп-Е УХЛ 4.2 ТУ 26-06-1612-90
где:
- Н1В – насос одновинтовой;
- 80 – подача насоса в литрах за 100 оборотов;
- 5 – давление насоса в кгс/см2;
- 6,3* – подача агрегата, м3/ч;
- 5* – давление агрегата, кгс/см2;
- Е – условное обозначение материала проточной части насоса:
- К – сталь 12Х18Н9Т,
- Е – сталь 10Х17Н13М3Т,
- А – конструкционные стали;
- Н – условное обозначение материала обоймы:
- А – резина АН-140;
- Б – резина 38-ПС-04 или 25-52-563;
- В – резина Н-409;
- М – резина 51-1481;
- Н – резина ИРП 1068;
- С – резина 2Д-405.
- ТД – тип уплотнения:
- СД – сальниковое двойное;
- С – сальниковое одинарное;
- Т – торцовое одинарное;
- ТВ – торцовое одинарное со вспомогательным;
- ТД – торцовое двойное;
- ТТ – торцовое двойное типа тандем.
НАЗНАЧЕНИЕ
Насосы одновинтовые типа Н1В и агрегаты на их основе предназначены для перекачивания различных жидкостей, в том числе химически активных и высоковязких в химических, нефтехимических и других производствах.
Назначение насосов по перекачиваемым средам определяется стойкостью материалов насосов к перекачиваемым жидкостям.
Насосы, входящие в состав агрегата, по показателям надежности тносятся к изделиям общего назначения (ИОН), вида I (восстанавливаемые) по ГОСТ 27.003.
Климатическое исполнение УХЛ категория размещения 4.2 ГОСТ 15150. По заказу потребителя возможно изготовление агрегатов в другом климатическом исполнении и категории размещения.
При разработке и изготовлении насосов (агрегатов) учтены требования безопасности приведенные в ГОСТ 31839-2012, ГОСТ 12.1.003-2014, ГОСТ 12.1.012-2004, ГОСТ 31438.1-2011, ГОСТ 31438.2-2011, ГОСТ 31439-2011, ГОСТ 31441.1-2011, ГОСТ 31441.5-2011, ГОСТ 31441.8-2011, а также технических регламентах таможенного союза ТР ТС 010/2011 и ТР ТС 012/2011.
Насос самостоятельно не может быть источником воспламенения и взрыва взрывоопасных сред, относится к уровню взрывозащиты – "взрывобезопасный" и допускает эксплуатацию во взрывоопасных зонах "1", "2", "21", "22" по ГОСТ 31438.1-2011. Насос имеет следующие виды взрывозащиты:
- "с" – конструкционная безопасность ГОСТ 31441.5-2011;
- "k" – защита жидкостным погружением ГОСТ 31441.8-2011;
КОНСТРУКЦИЯ

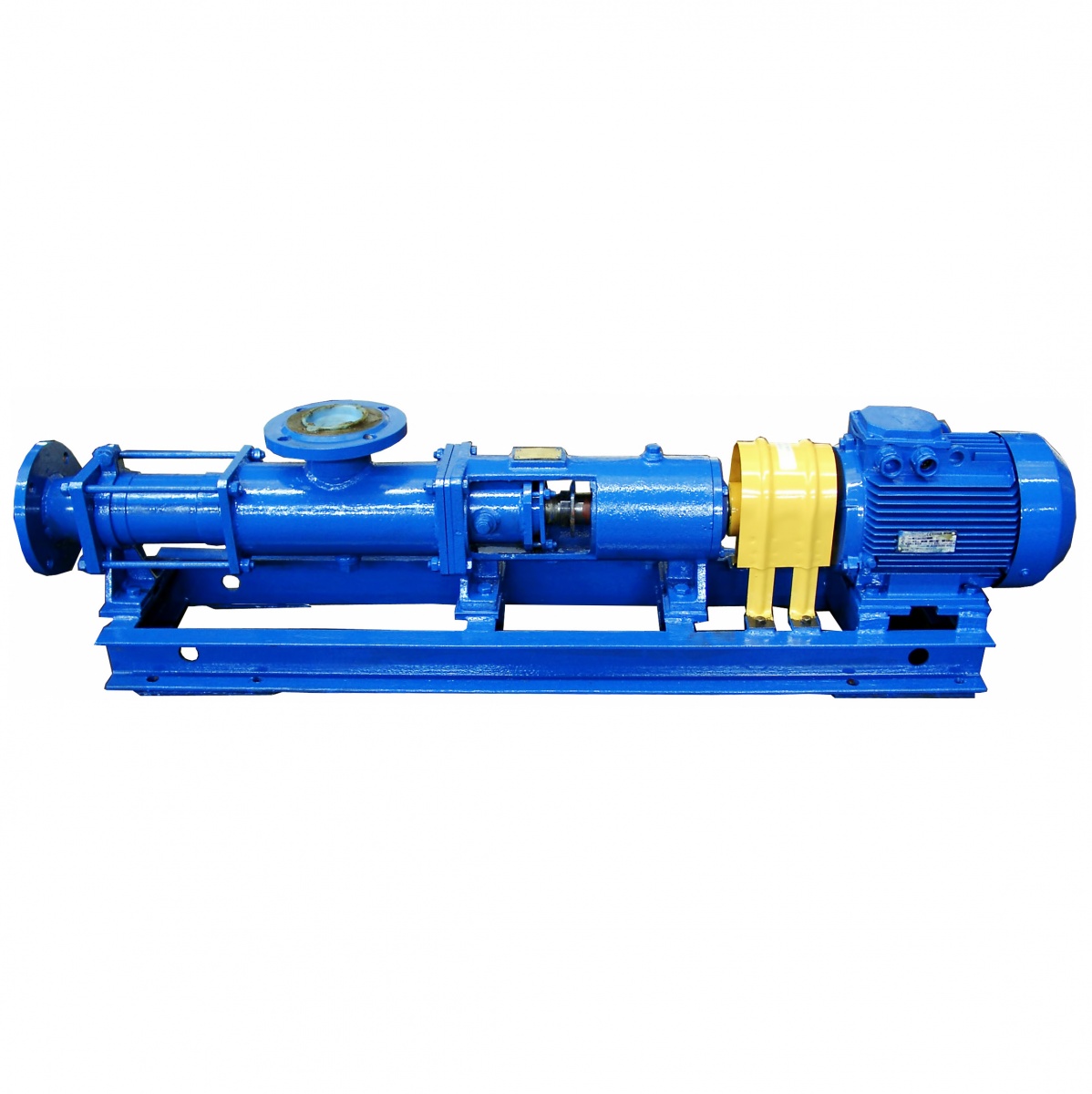

Одновинтовые насосные агрегаты Н1В – горизонтальные, состоящие из одновинтового насоса и привода, смонтированные на общей раме. В привод, кроме электродвигателя, могут входить редуктор и (или) вариатор, необходимые для изменения частоты вращения приводного вала насоса и регулирования подачи. Соединение привода и насоса осуществляется через соединительную муфту.
По принципу действия одновинтовой насос является объемным насосом, т.е. таким, в котором жидкая среда перемещается путем периодического изменения объема занимаемой ею камеры попеременно сообщающейся со входом и выходом.
Для насосов типа Н1Вг 60/100 и Н1В 170/36 – винт многозаходный (Z=3) правый, для всех остальных насосов – винт однозаходный (Z=1) правый.
Обоймы насосов представляют собой стальную гильзу с привулканизированной к ней резиновой обкладки. В насосах типа Н1В 60/100 и Н1В 170/36 – обойма четырехзаходная, для остальных насосов – двухзаходная.
Ведущий вал располагается в кронштейне насоса и вращается в подшипниках качения. Соединение винта с ведущим валом осуществляется через вал карданный или вал торсионный, или муфту эксцентриковую.
Направление вращения ведущего вала в зависимости от типа насоса и комплектации может быть правым или левым (если смотреть со стороны выходного конца вала насоса).
ПРИМЕНЕНИЕ
- для перекачивания загрязнённых жидкостей в технологических линиях химических производств, в том числе химически активных
- для откачки канализационных вод и других загрязнённых жидкостей на угольных разрезах, горнорудных карьерах и.т.п.,
- для откачки воды с примесями нефтепродуктов на промышленных предприятиях (металлургия, нефтепереработка, объекты теплоэнергетики)
- для подачи специального раствора на взрывные машины используемые в горнодобывающей промышленности.
- для перекачивания канализационных стоков на предприятиях ЖКХ
ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА
- простота конструкции
- равномерная транспортировка без пульсации, вследствие чего не требуется использование гасителя пульсации или компенсаторов в трубопроводах
- возможность перекачивания различных жидкостей как по вязкости, плотности, так и по содержанию твердых включений
- возможность использования одного насоса для заполнения и опорожнения емкостей, насос реверсивный вход и выход в зависимости от направления вращения вала
- широкий диапазон применения по подаче за счет возможности ее изменения, изменением частоты вращения. Подача насоса прямо пропорциональна частоте вращения
- хорошая всасываемость насоса, вакуумметрическая высота всасывания до 6м
