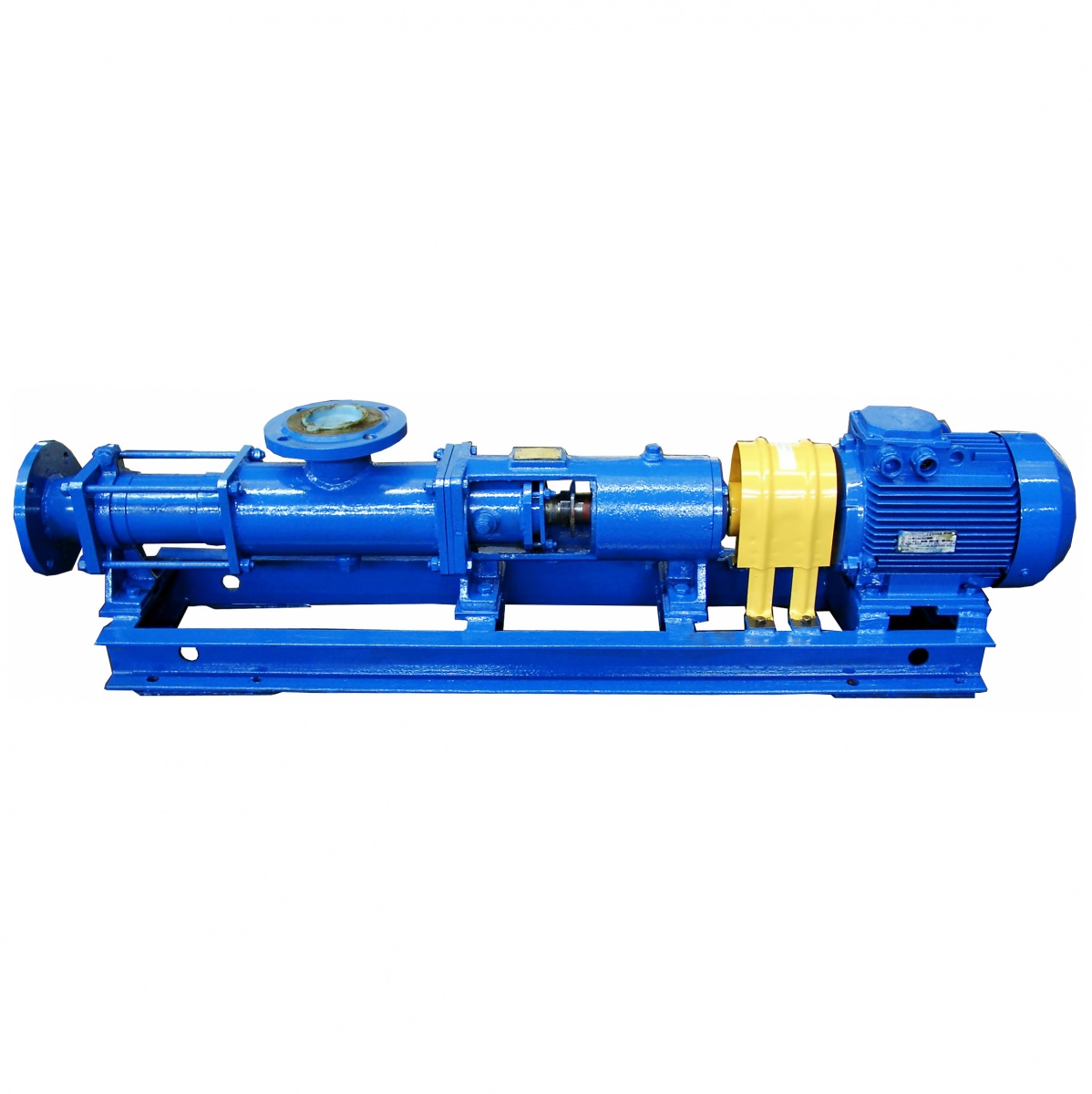

Насос АН1В 1,6/5-0,6/5Б-3

АН1В 1,6/5-0,6/5Б-3
Заказать
на заказ
Купить насос АН1В 1,6/5-0,6/5Б-3 в Ростове-на-Дону
Скидка при заказе с сайта
Купить насос АН1В 1,6/5-0,6/5Б-3 в Ростове-на-Дону
Цены ниже, чем у производителей
Купить насос АН1В 1,6/5-0,6/5Б-3 в Ростове-на-Дону
Доставка по России
Купить насос АН1В 1,6/5-0,6/5Б-3 в Ростове-на-Дону
Бесплатная помощь в подборе
Технические характеристики
Напорная характеристика
Чертеж в разрезе

Технические характеристики насоса АН1В 1,6/5-0,6/5Б-3

НазваниеЗначение
СерияАН1В
Подача, м³/ч0.6
Давление на выходе из насоса кгс/см5
Вакууметрическая высота всасывания, м6
Мощность, кВт0.6
Частота вращения, об/мин1000
Тип конструкции насосавинтовые
Область применениясудостроение
Перекачиваемая средавода с нефтепродуктами, вода чистая, вода загрязненная, вода морская

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например: АН 1В 1,6/5-1,2/5Б-3-ОМ3, где:

  • А - обозначение агрегата;
  • Н1В 1,6/5 - обозначение насоса по ГОСТ 18863-89;
  • 1,2 - подача агрегата, не менее, м3/ч;
  • 5 - давление насоса, кгс/см2;
  • Б - обозначение материала проточной части насоса
  • Б - бронза О3Ц7С5Н1
  • 3 - модификация агрегата по исполнению двигателя;
  • ОМ - климатическое исполнение;
  • 3 - категория размещения.

НАЗНАЧЕНИЕ

Электронасосные агрегаты типа 1В предназначены для перекачивания морской и пресной загрязнённых вод, содержащих механические примеси и примеси нефтепродуктов (масел). Температура перекачиваемой воды от минус 2 (275 К) до +50°С (323 К), максимальная концентрация механических примесей до 5% по массе с размером частиц не более 2 мм и содержанием нефтепродуктов до 40%.

Насосы 1В, АН1В выпускаются в климатическом исполнении ОМ категории размещения при эксплуатации 3 по ГОСТ 15150-69 и предназначены для установки на судах с неограниченным районом плавания в помещении при температуре окружающего воздуха от минус 30 до +48°С (от 243 до 321К). По заказу потребителя электронасос может изготавливаться в климатическом исполнении ОМ категории размещения 5.

КОНСТРУКЦИЯ

Агрегаты электронасосные (АН 1В 1,6/5-0,6/5Б-3, АН 1В 1,6/5-1,2/5Б-3, АН 1В 6/5-2/5К-3, АН 1В 6/5-5/5К-3 ) состоят из насоса одновинтового самовсасывающего и электродвигателя, смонтированных на общей фундаментной раме.

Электронасосы типа 1В и электронасос АН 1В 1,6/5-2/2К-3 имеют моноблочную компоновку и состоят из одновинтового самовсасывающего насоса, смонтированного на фланце электродвигателя. Электронасосы имеют 2 варианта : стационарный и переносной. Стационарные электронасосы устанавливаются на раме с двухкаскадной амортизацией , переносные – на резиновых опорах (амортизаторах).

По принципу действия одновинтовой насос является объемным насосом. Одновинтовой насос состоит из винта, обоймы, корпуса, фонаря и клапана предохранительного, расположенного в корпусе.

Рабочие органы одновинтового насоса - обойма и винт - имеют винтовые поверхности, которые находятся в постоянном контакте и образуют замкнутые камеры (полости). Винт насоса однозаходный, любое его поперечное сечение представляет круг, центр которого смещен относительно оси на величину эксцентриситета. При вращении винта в обойме с профилированной внутренней винтовой поверхностью, обойма совершает планетарное движение, необходимое для рабочего процесса. Винт при вращении вытесняет жидкость из входа на выход насоса, причем за один оборот винта жидкость перемещается на один шаг винта.

Обойма представляет собой полый цилиндр с двухзаходной внутренней винтовой поверхностью, ход которой равен удвоенному шагу винта. В поперечном сечении двухзаходная винтовая поверхность обоймы является овалом, состоящим из двух полукругов и прямого участка между ними. Радиус полукруга, образующего овал, равен радиусу винта.

Хвостовик винта соединяется с валом электродвигателя и закрепляется с помощью винта и стопорного кольца, и уплотняется манжетой с конусом.

ПРИМЕНЕНИЕ

  • судостроительная промышленность (на судах морского и речного флота) для откачки трюмных вод с примесью нефтепродуктов

Напорная характеристика насоса АН1В 1,6/5-0,6/5Б-3

Напорная характеристика насоса АН1В Насос АН1В 1,6/5-0,6/5Б-3

череж в разрезе
