Мотор-редукторы ЗМП-31,5

3мп

Предназначены для снижения частоты вращения и передачи крутящего момента механизмам общемашиностроительного назначения, (исключая механизмы для подъема груза) в следующих условиях:

  • работа от сети переменного тока напряжением 220 В или 380 B частотой 50 или 60 Гц;
  • режим работы S1 — продолжительный, с продолжительностью работы 8–24 ч/сут;
  • нагрузка постоянная и переменная (в пределах номинального крутящего момента) одного направления и реверсная;
  • вращение выходных валов — в любую сторону;
  • высота над уровнем моря — до 1000 м;
  • внешняя среда — неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3 ;
  • климатическое исполнение У(N) — умеренный климат, категория размещения 3 — эксплуатация в помещениях, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, рабочая температура окружающей среды от минус 45 °С до плюс 40 °С, или Т — тропический климат, категория размещения 2 —эксплуатация под навесом или в помещении, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, рабочая температура окружающей среды от минус 10 °С до плюс 45 °С.

Для комплектации мотор-редукторов применяются

По согласованию с изготовителем допускается комплектация мотор-редукторов двигателями сельскохозяйственного исполнения 4А…СУ1 и другими специальными двигателями (морского, взрывобезопасного исполнения, постоянного тока, пониженного напряжения).

Наименование мотор-редуктораНоминальная частота вращения выходного вала, об/минНоминальный крутящий момент на выходном валу, Н·мПередаточное отношение редукторной частиМасса, кгДвигатель
не болееТипМощность, кВт
мотор-редуктор 3МП–31,5ТРЕХСТУПЕНЧАТЫЕ
2,2150,0408,021,5АИР63А60,2
3,6155,0408,020,0АИР50А40,1
5,6145,0251,020,0АИР50B40,1
7,1115,0408,020,0АИР50A20,1
9,0120,0163,020,0АИР56А40,1
12,5130,0212,020,0АИР56А20,2
16,0140,0170,020,5АИР56В20,3
ДВУХСТУПЕНЧАТЫЕ
18,0130,041,626,0АИР71В80,3
22,4105,031,926,0АИР71В80,3
28,0120,031,925,0АИР71А60,4
35,5145,041,626,0АИР71А40,6
45,0115,031,926,0АИР71А40,6
56,0130,026,027,0АИР71В40,8
71,0145,041,626,0АИР71В21,1
90,0115,031,926,0АИР71В21,1
ОДНОСТУПЕНЧАТЫЕ
112,0125,07,837,0АИР90L61,5
140,0145,010,238,0АИР90L42,2
180,0115,07,838,0АИР90L42,2
280,0135,010,244,0АИР100S24,0
ТРЕХСТУПЕНЧАТЫЕ
мотор-редуктор 4МП–31,5 повышенный крутящий момент2,2250,0408,021,5АИР63А60,2
3,6250,0408,020,1АИР56А40,1
5,6200,0251,020,1АИР56А40,1
5,6250,0251,020,6АИР56В40,2
7,1250,0408,020,1АИР56А20,2
9,0200,0163,020,6АИР56В40,2
12,5212,0210,020,0АИР56В20,3
16,0250,0170,021,5АИР63А20,4
ДВУХСТУПЕНЧАТЫЕ
18,0200,041,630,7АИР80А80,4
22,4230,031,932,0АИР80В80,6
28,0180,031,927,0АИР71В60,6
28,0230,031,930,0АИР80В60,8
35,5212,041,628,0АИР71В40,8
45,0160,031,928,0АИР71В40,8
56,0170,026,030,0АИР80А41,1
56,0230,026,030,0АИР80В41,5
71,0200,041,630,0АИР80А21,5
90,0230,031,932,0АИР80В22,2
ОДНОСТУПЕНЧАТЫЕ
112,0170,07,845,0АИР100L62,2
140,0200,010,245,0АИР100S43,0
180,0212,07,851,0АИР100L44,0
280,0190,010,251,0АИР100L25,5

ЗМП(4МП)–40–7.1–225–G110УЗ пример записи обозначения мотор–редуктора:

  • Мотор-редуктор ЗМП(4МП)–40–7.1–225–G110УЗ, 380 В, где:
  • 3МП(4МП) - тип мотор–редуктора;
  • 40 - типоразмер мотор–редуктора;
  • 7.1 - частота вращения выходного вала, об/мин;
  • 225 - допускаемый крутящий момент на выходном валу Н•м;
  • G110 - конструктивное исполнение по способу монтажа;
  • 380 - B напряжение сети.

ЗМП

Габаритные и присоединительные размеры мотор-редукторов 3МП фланцевых:

Мотор-редукторы ЗМП-31,5

мотор-редуктор планетарныйЧастота вращения выходного вала,об/минLBHL1L2B1B2H1H2H3d
Не более
3МП-31,5, 4МП-31,53,55…16460,0190,0215,082,0130,0155,0190,0100,015,025,015,0
18…90510,0200,0225,0
112…280590,0250,0247,0

3МП Размеры цилиндрических валов планетарных мотор редукторов:

3МП Размеры цилиндрических валов планетарных мотор редукторов

мотор-редуктор планетарныйЧастота вращения выходного вала,об/минLBL3L4L5DD1D2d1n
Не более
3МП-31,5, 4МП-31,53,55…16460,0190,05,012,068,0180,0130,0155,012,06,0
18…90510,0200,0
112…280590,0250,0

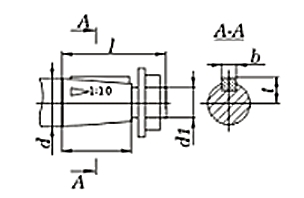

Размеры конических валов планетарных мотор редукторов 3МП:

Размеры конических валов планетарных мотор редукторов 3МП

мотор-редуктор планетарныйdlbt
3МП-31,5, 4МП-31,528k660,08,031,0

Размеры полых валов планетарных мотор редукторов 3МП:

Размеры полых валов планетарных мотор редукторов 3МП

мотор-редуктор планетарныйdd1ll1bt
3МП-31,5, 4МП-31,528,0М16х1,560,042,05,015,0
