Кран шаровый стальной 11с67п фланцевый Ру16

Краны латунные купить в Ростове-на-Дону по выгодным ценам

Газовые краны шаровые серии 11с67п (производства Луганского завода трубопроводной арматуры ЧАО «Спецавтоматика» ТМ «Маршал») предназначены для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопрово­дах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Каталог кранов шаровых фланцевых 11с67п Ру16

Наименование / Таблица фигурУсл. проход Dn, ммДавление Pn, МПаТип присоединения к трубопроводуLВес, кгОсновные размеры, ммЦена с НДС, руб
DD1D2BH
Кран шаровый 11с67п15,01,6фланцевый108,02,495,065,047,0190,0144,0по запросу
Кран шаровой 11с67п20,01,6фланцевый117,03,3105,075,058,0230,0152,0по запросу
Кран шаровый 11с67п25,01,6фланцевый127,04,5115,085,068,0224,0162,0по запросу
Кран шаровой 11с67п32,01,6фланцевый140,06,4135,0100,078,0208,0186,0по запросу
Кран шаровый 11с67п40,01,6фланцевый165,07,5145,0110,088,0325,0185,0по запросу
Кран шаровой 11с67п50,01,6фланцевый180,010,0160,0125,0102,0367,0198,0по запросу
Кран шаровый 11с67п65,01,6фланцевый200,014,0180,0145,0122,0365,0210,0по запросу
Кран шаровой 11с67п65/501,6фланцевый200,012,0180,0145,0122,0365,0210,0по запросу
Кран шаровый 11с67п80,01,6фланцевый210,015,0195,0160,0133,0437,0230,0по запросу
Кран шаровой 11с67п100,01,6фланцевый230,023,0215,0180,0158,0687,0292,0по запросу
Кран шаровый 11с67п100/801,6фланцевый230,019,0215,0180,0158,0472,0250,0по запросу
Кран шаровой 11с67п125,01,6фланцевый255,034,5245,0210,0184,0687,0320,0по запросу
Кран шаровый 11с67п125/1001,6фланцевый255,030,0245,0210,0184,0687,0320,0по запросу
Кран шаровой 11с67п150,01,6фланцевый280,047,0280,0240,0212,0706,0370,0по запросу
Кран шаровый 11с67п150/1001,6фланцевый280,037,0280,0240,0212,0685,0370,0по запросу
Кран шаровой 11с67п200,01,6фланцевый330,077,0335,0295,0268,01 240,0440,0по запросу
Кран шаровый 11с67п200/1501,6фланцевый330,052,0335,0295,0268,01 215,0360,0по запросу
Кран шаровой 11с67п250,01,6фланцевый450,0142,0405,0355,0320,0730,0652,0по запросу
Кран шаровый 11с67п250/2001,6фланцевый450,093,0405,0355,0320,0730,0652,0по запросу
Кран шаровой 11с67п300,01,6фланцевый500,0333,0460,0410,0370,0635,01 145,0по запросу
Кран шаровый 11с67п300/2501,6фланцевый500,0162,0460,0410,0370,0635,01 145,0по запросу
Кран шаровой 11с67п350/3001,6фланцевый686,0345,0520,0470,0430,0670,01 350,0по запросу
Документы:

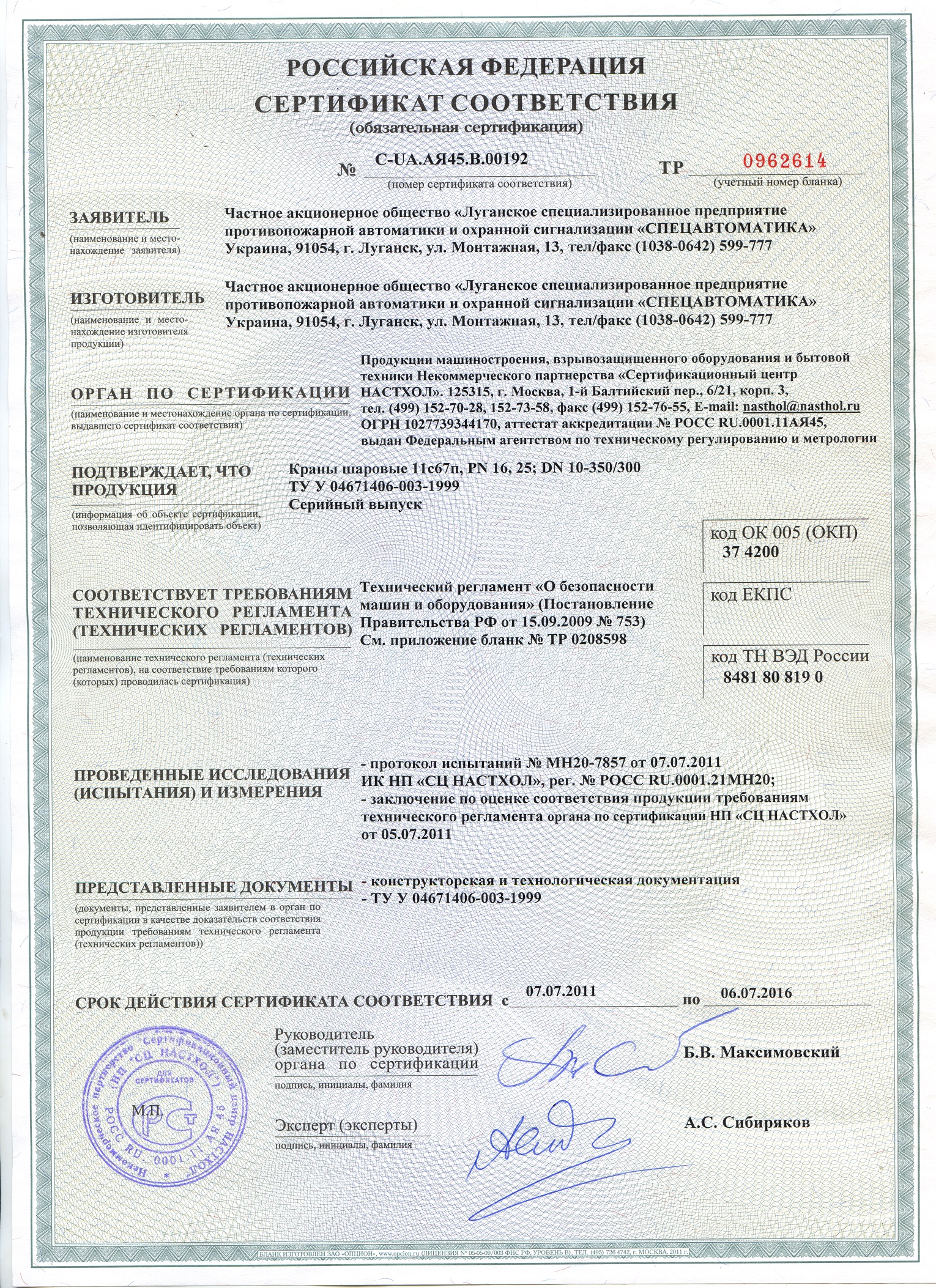

Иконка изображения Сертификат соответствия

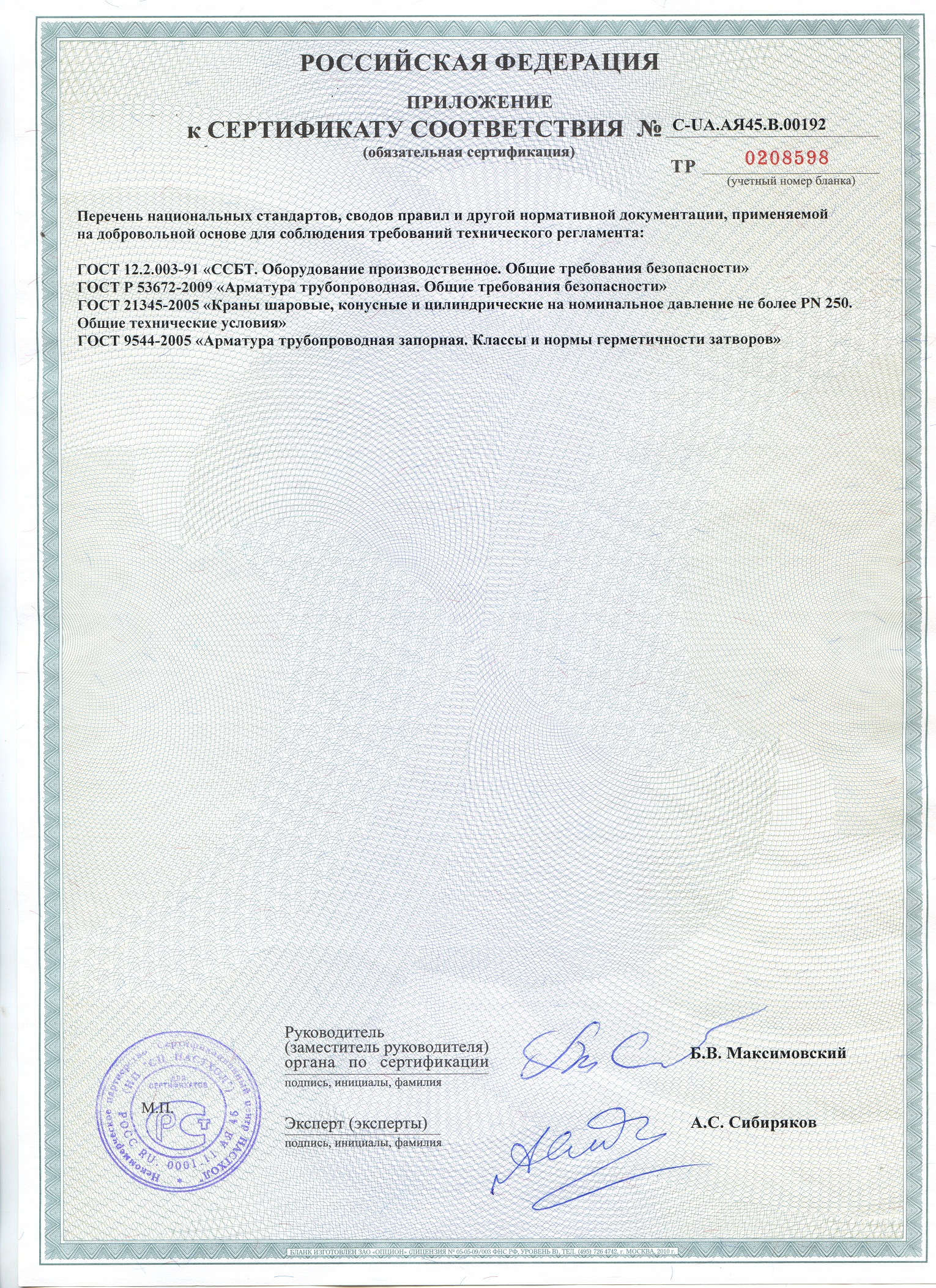

Иконка изображения Приложение

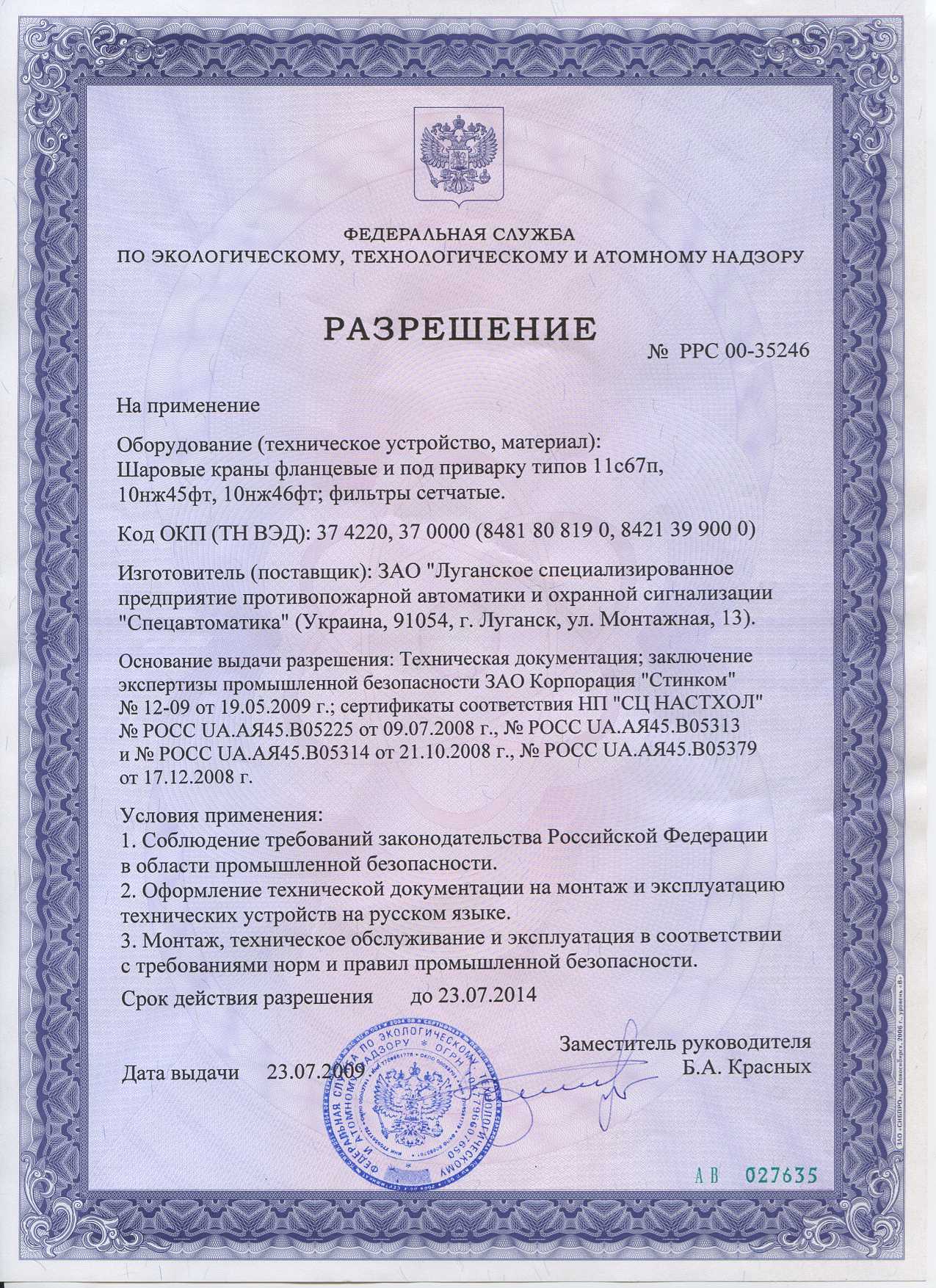

Иконка изображения Разрешение

Кран шаровый 11с67п разборный. Полный проход. Фланцевое исполнение. Корпус из углеродистой стали. Составные части корпуса изготовлены с применением сварки. Сво­бодно плавающий шар уплотняется фторопластовыми седлами. Седла прижимаются к шару тарельчатыми пружинами Шпиндель, с защитой от выталкивания, уплотняется фторопластовыми кольцами, зажатыми втулкой. Составные части корпуса уплотняются фто­ропластовыми прокладками. Управление краном производится вручную поворотом рычага на 90°до упоров. Ось рычага параллельна оси отверстия в шаре и ее положение является указателем открытия-закрытия крана. В открытом положении крана рычаг расположен параллельно оси трубопровода. Положение крана при монтаже на трубопро­воде - произвольное, с потоком рабочей среды в любом направлении.



Конструкция разборного шарового крана 11с67п фланцевого.



Кран шаровый стальной 11с67п фланцевый Ру16

1

Корпус

9

Уплотнение шпинделя

2

Шар

10

Кольцо уплотнительное

3

Шпиндель

11

Прокладка

4

Втулка нажимная

12

Рычаг

5

Седло

13

Шпилька

6

Обойма седла

14

Гайка

7

Пружина тарельчатая

15

Шайба пружинная

8

Прокладка

16

Шайба
