Насосы шестеренные масляные — описание, устройство и принцип действия

Шестеренные насосы — это объемный агрегат, в котором перекачивание жидкости осуществляется за счет шестеренок. Насосы обеспечивают стабильную подачу жидкостей, включая вязкие и агрессивные среды, что делает их незаменимыми во многих отраслях. В статье расскажем о принципах работы этих агрегатов и о том, на что обращать внимание при выборе насоса.

Принцип работы, основные детали и конструктивные особенности

Шестеренный насос относится к объемному типу. В процессе работы ведущий и ведомый роторы крутятся, создавая на входе зону разрежения. В результате под воздействием атмосферного давления жидкость заполняет межзубчатые полости и перемещается к выходному отверстию. При сцеплении зубьев она выдавливается в систему, обеспечивая стабильный поток.

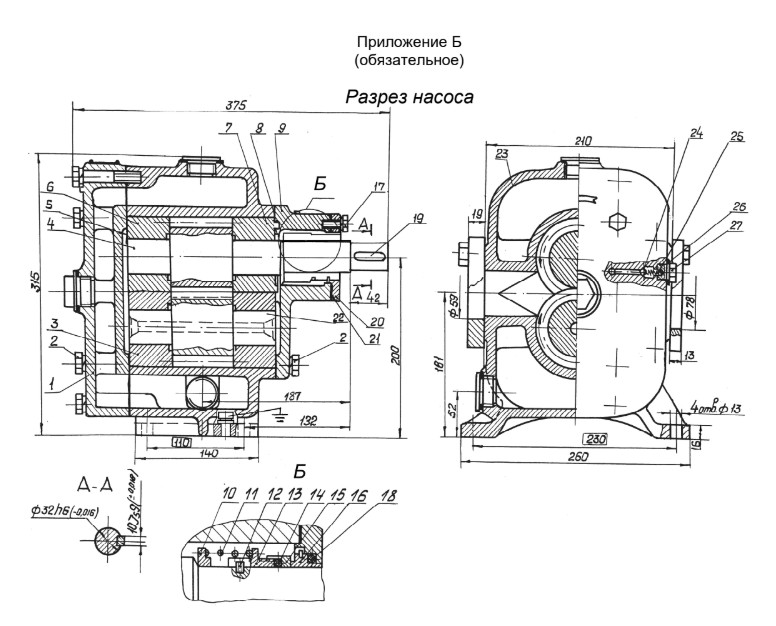

Устройство шестеренчатого насоса таково. Он включает в себя несколько компонентов: рабочий механизм, корпус и две крышки. Детально схема насоса представлена ниже.

Рабочий механизм состоит из ведущего и ведомого роторов, а также втулок (подшипников скольжения). Ведущий (4) и ведомый (22) роторы — это прямозубые шестерни, интегрированные с валом. Они устанавливаются в специально обработанные посадочные места корпуса (23). С обоих торцов корпус герметично закрывается передней (9) и обогревной (1) крышками.

Передняя крышка включает торцовое уплотнение. Оно, в свою очередь, в составе имеет подпятник (16), два резиновых кольца (18, 14), пяту (15), упорную втулку (13), пружину (11) и упорное кольцо (10). Упорная втулка (13) зафиксирована на валу винтом (12), предотвращающим её проворачивание.

Для поддержания стабильного давления в полости торцового уплотнения в насосе установлен шариковый клапан, состоящий из шарика (24), пружины (25) и прокладки (26). Он удерживает давление в диапазоне 0,1–0,3 МПа (1–3 кгс/см²).

Если давление превышает 0,3 МПа (3 кгс/см²), клапан активируется, и лишняя жидкость отводится через каналы в передней крышке, ведомом роторе и задней крышке, возвращаясь во входную зону насоса. Это обеспечивает движение жидкости через втулки (подшипники) и предотвращает перегрузку системы.

Параметры работы

При покупке и использовании шестеренного насоса важно учитывать его основные рабочие характеристики:

Производительность — определяется объемом жидкости, перемещаемой за единицу времени, и зависит от размеров роторов, скорости их вращения и вязкости рабочей среды.
Рабочее давление — максимальное давление, создаваемое насосом в системе. Влияет на эффективность подачи жидкости и устойчивость компонентов к нагрузкам.
Частота вращения валов — скорость работы ведущего и ведомого роторов, от которой зависит подача жидкости и стабильность работы оборудования.
Вязкость перекачиваемых жидкостей — определяет совместимость насоса с различными средами, от масел до густых смазочных материалов.
Температурный диапазон эксплуатации — предельно допустимые температуры рабочей среды и окружающей среды, при которых насос сохраняет заявленные характеристики.
Материалы конструкции — устойчивость корпуса, роторов и уплотнений к износу, агрессивным жидкостям и внешним условиям.

Эти параметры определяют эффективность, долговечность и область применения шестеренных насосов в промышленности.

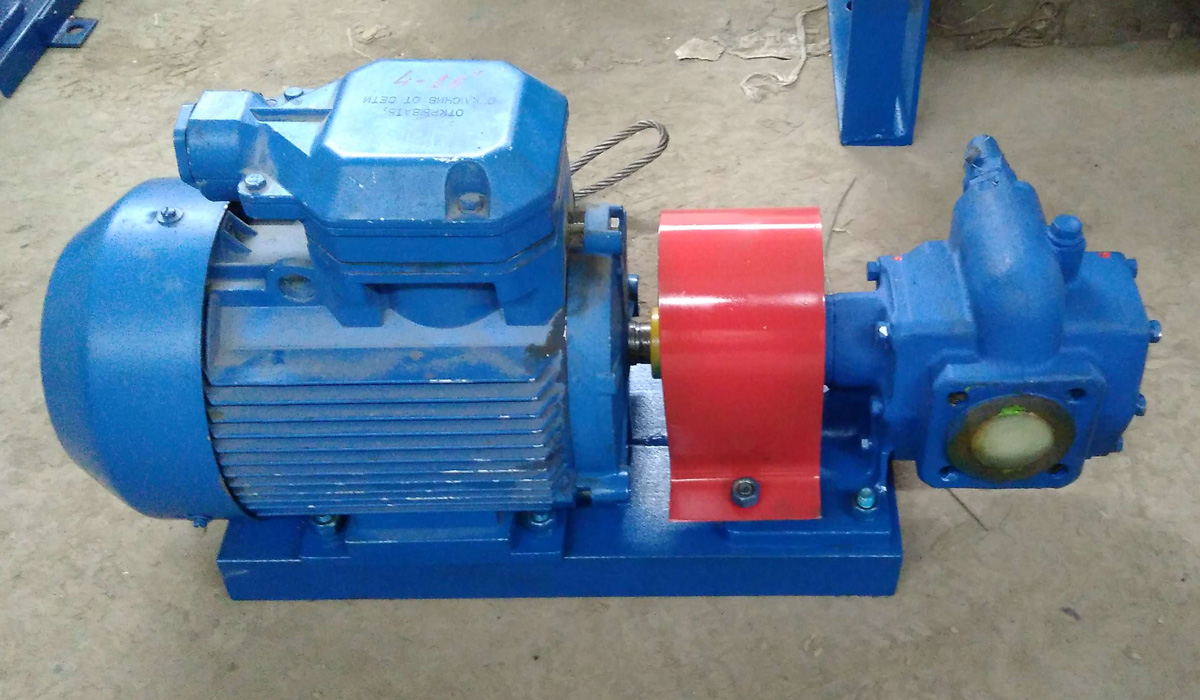

Компания «Насосэнергомаш» предлагает агрегаты с такими параметрами работы:

Подача, м³/ч	Напор, м	Мощность, кВт	Частота, об/мин
от 0,3 до 37,5	от 16 до 250	от 0,8 до 18,5	от 1000 до 1500

Они подходят для перекачки мазута, масла, нефти, краски.

Сферы применения

Шестеренные насосы активно используются в таких сферах:

нефтедобывающая и нефтеперерабатывающая отрасль;
атомная энергетика;
судостроение;
пищевая промышленность;
химическая промышленность;
производство моюще-чистящих средств;
лакокрасочное производство;
сельское хозяйство;
водоотведение и водоснабжение.

Перекачиваемые среды

Шестеренные насосы предназначены для работы с широким спектром жидкостей, включая вязкие и агрессивные среды. Благодаря конструктивным особенностям и материалам исполнения они используются в различных отраслях промышленности.

Насосы используют для перекачки:

продуктов нефтяной промышленности — нефть, мазут, бензин;
лако-красочных материалов, клея, эпоксидных составов;
моторных, гидравлических масел;
кислот, щелочей, растворителей;
быстрозастывающих веществ, например, битума или рубракса;
сгущенки, крема, шоколада, растительного масла;
продуктов переработки в металлургии.

Виды зацепления

Шестеренные насосы с внешним зацеплением часто используют для перекачки красок, масла, смазок и других вязких жидкостей. Они состоят из сцепленных шестеренок, расположенных в один или два ряда. Их зубья могут быть выполнены по-разному и напоминать цилиндры или шевроны.

Насосы малой производительности работают с частотой либо 1750, либо 3450 оборотов в минуту. Более большие насосы работают с числом оборотов 650 в минуту. Конструкция насоса не имеет зазоров между его элементами и корпусом. Вал поддерживается с обеих сторон, что позволяет создавать агрегаты, работающие при давлении до 200 бар. Благодаря этим характеристикам оборудование широко используется в гидравлических системах.

Также есть шестеренные насосы с внутренним зацеплением. В этой конструкции используются две шестерни разного размера, одна из которых размещается внутри другой. Поскольку ось меньшей шестерни смещена относительно центра, зацепление происходит по внутренней поверхности внешней детали.

При вращении между зубьями образуется пространство, в которое поступает жидкость, а затем она вытесняется в выходной канал. Благодаря плотному расположению элементов такие насосы отличаются компактностью.

Преимущества шестеренчатых насосов

Шестеренчатые насосы для вязких жидкостей имеют такие преимущества:

Надежность эксплуатации за счет относительно простой конструкции.
Редкое техобслуживание. Насосы служат долго и работают длительное время без износа. Но только, если их используют для сред с невысоким давлением.
Малые размеры. Это дает возможность устанавливать их даже в маленьких по площади помещениях.
Отсутствие необходимости использовать смазку. Это делает перекачиваемая жидкость.
В конструкции насосов используются одинарные торцевые уплотнения различных видов и материалов, не требующие подачи затворной жидкости.
Наличие сертификатов. Вся продукция имеет соответствующие документы, подтверждающие ее качество.
Доступная цена. У нас вы можете приобрести насосы от производителя без переплат.

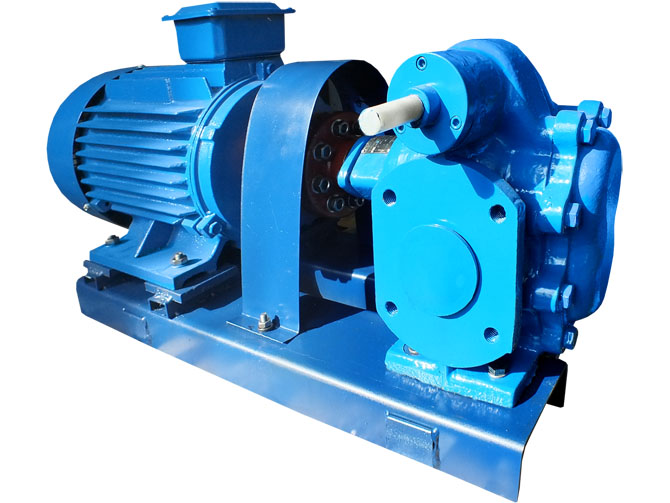

Марки шестеренных насосов

Каждый насос оснащен надежно закрепленной табличкой, соответствующей требованиям ГОСТ 12969-67. На ней указаны:

название производителя и его товарный знак;
модель оборудования;
единый знак обращения на рынке;
серийный номер электронасоса;
дата выпуска (месяц, год);
ключевые технические характеристики (подача, мощность, давление, частота вращения);
масса установки;
номер технических условий;
клеймо ОТК;
информация о стране производства.

Выделяют такие марки шестеренных насосов:

Ш — шестеренный;
НМШ — насос масляный шестеренный на лапах;
НМШФ — насос масляный шестеренный фланцевый;
НМШГ — насос масляный шестеренный с обогревом (охлаждением) корпуса.

Чтобы правильно читать маркировку, приведем наглядный пример, который поможет вам лучше разобраться. Допустим, на табличке написано НМШФ 0,6-25-0,25/25Ю-3 ОМ2 ТУ26-06-1558-89. Это значит, что агрегат имеет такие характеристики:

НМШФ — насос масляный шестеренный фланцевый
0,6 — подача насоса в литрах на 100 оборотов
25 — наибольшее давление насоса, кгс/см²
0,25 — подача насоса в агрегате, м³/ч
25 — давление на выходе из насоса в агрегате, кгс/см²
Ю — условное обозначение материала проточной части насоса, в данном случае, алюминий и его сплавы
3 — исполнение двигателя (морское)
ТУ 26-06-1558-89 — обозначение технических условий

Также существуют другие типы шестеренных насосов — гидравлические.

Наименование	Номинальная подача, л/мин	Коэффициент, % / давление на выходе кгс/см²	Мощность, кВт	Масса, кг
Г11	от 5,0 до 133,0	от 74/5 до 92/25	от 0,1 до 7,1	от 2,2 до 16,0
БГ11	от 5,0 до 133,0	от 74/5 до 92/25	от 0,3 до 7,5	от 12,5 до 113

Эти насосы широко применяются в промышленности, сельском хозяйстве и энергетике благодаря простоте конструкции и высокой надежности. Их используют в:

Смазочных системах промышленных механизмов.
Гидравлических системах станков.
Перекачке масел, мазута, топлива и других вязких жидкостей.
Дозировании жидкостей в технологических процессах.

Преимущества насосов шестеренных Г11 и БГ11:

Высокий КПД за счет минимальных потерь на трение.
Долговечность благодаря прочным материалам.
Простая конструкция, которая не требует больших трат на обслуживание.
Компактные размеры, удобство монтажа.

Оба насоса успешно работают в сложных промышленных условиях, обеспечивая стабильную подачу жидкости.

Также есть НШ32, НШ50, НШ40. Их номинальный рабочий объем составляет от 32,0 до 100,0 см³. А номинальное давление от 14,0 до 16,0 МПа. Они применяются в гидравлических системах спецтехники, сельскохозяйственной и строительной техники. Агрегаты обеспечивают стабильную подачу рабочей жидкости, выдерживая значительные нагрузки в таких направлениях:

Гидросистемах тракторов, экскаваторов, комбайнов.
Сельскохозяйственной технике (плугах, сеялках, опрыскивателях).
Грузоподъемном оборудовании и строительной техники.
Промышленных установках, требующих надежного гидропривода.

Преимущества шестеренных насосов НШ:

Надежность. Насосы выдерживают интенсивные нагрузки и работают в тяжелых условиях.
Простота обслуживания. Они легко монтируются и ремонтируются.
Компактность. Небольшие габариты при высокой мощности
Универсальность. Подходят для разных видов техники.

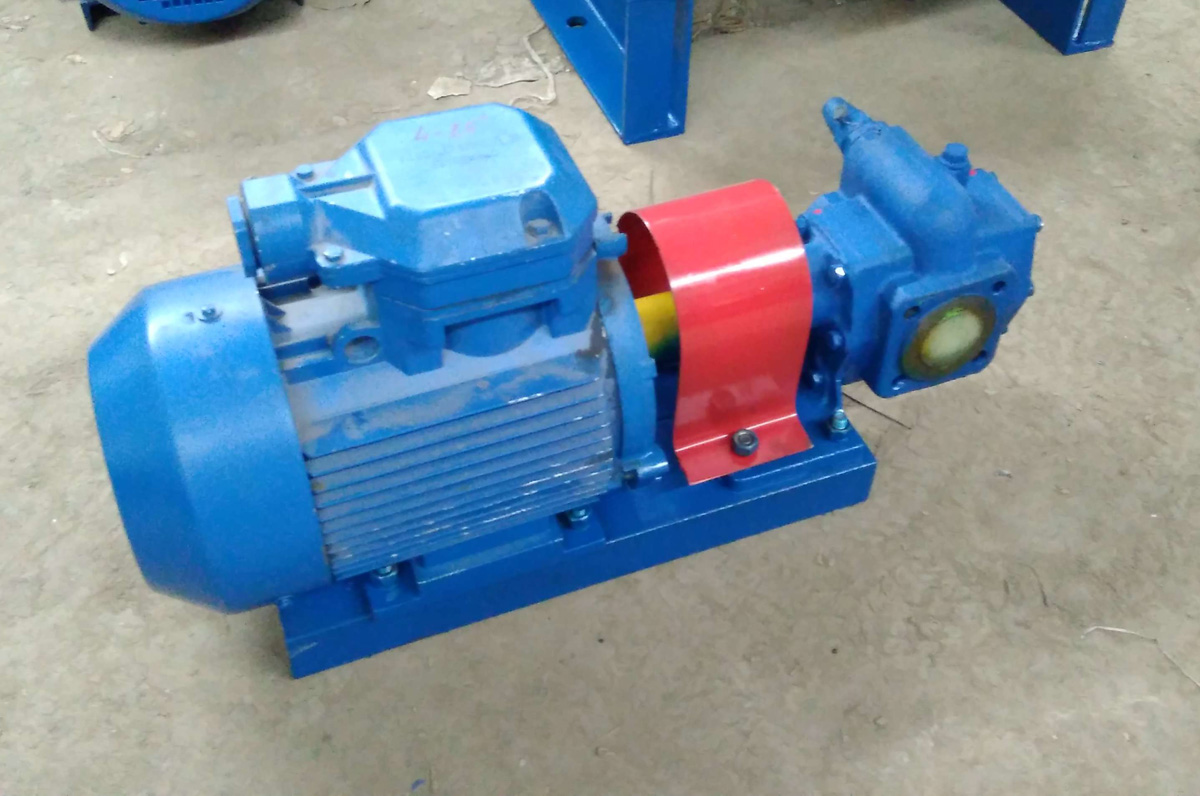

Где купить

Перед покупкой насоса следует учитывать ключевые параметры:

давление,
производительность,
сферу эксплуатации.

Важную роль играют также диаметр трубопровода, форма сечения, свойства перекачиваемой жидкости и условия, в которых используется насос. Отдельные модели оснащены усиленной защитой от влаги, а также устойчивостью к экстремальным температурам, что позволяет использовать их как на улице, так и в помещениях. Итоговая стоимость шестеренчатого насоса напрямую зависит от всех перечисленных характеристик.

Приобрести необходимый вариант предлагаем в компании «Насосэнергомаш». Мы предлагаем широкий ассортимент продукции по доступным ценам от производителя. Сотрудничая с нами, вы получаете:

Сертифицированное оборудование. Все документы прилагаем.
Удобную доставку. Вы можете заказать курьера, доставку по почте или транспортной компанией. По России доставляем заказ за 5 дней.
Гарантийное и постгарантийное обслуживание.
Квалифицированную помощь консультантов.

Звоните, и наши менеджеры ответят на все вопросы, расскажут об особенностях каждого насоса. Вы точно подберете подходящий агрегат.
